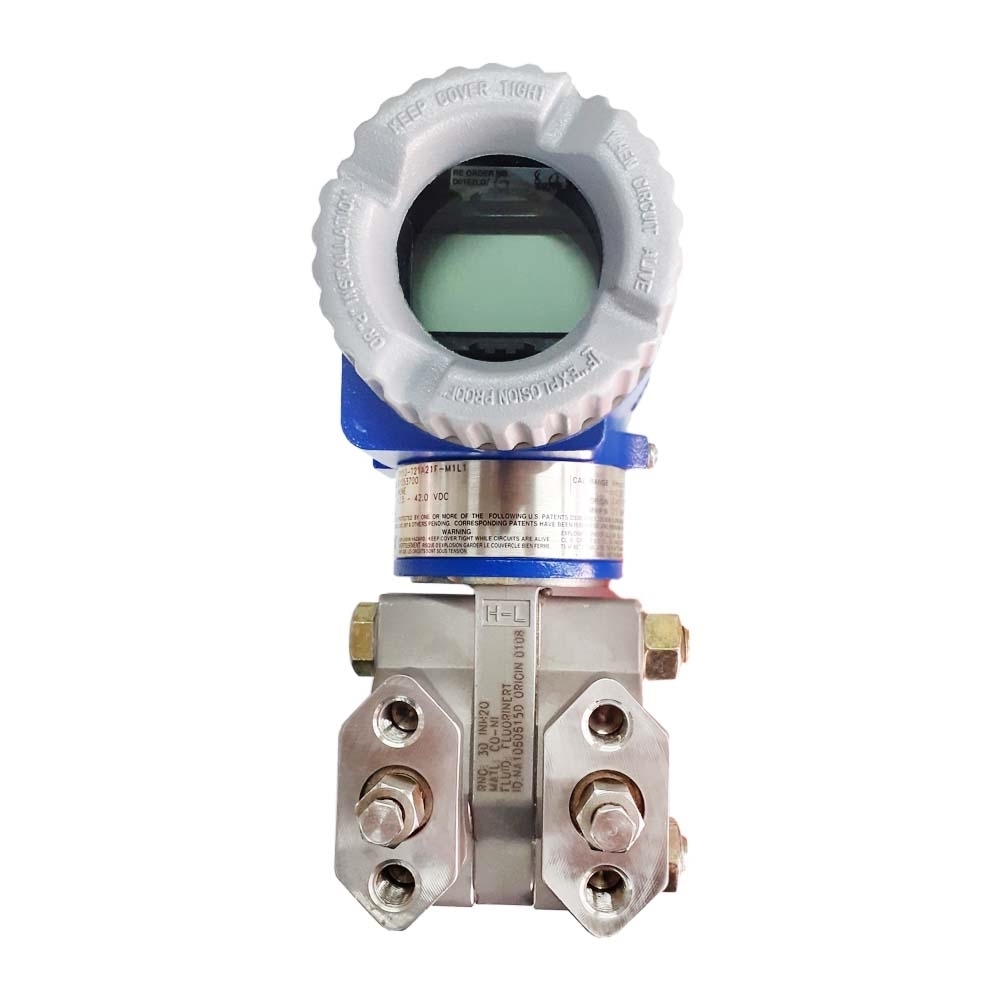

ترانسمیتر اختلاف فشار فاکس بوروFoxboro (مدل IDP10T21AF-M1L1)

ترانسمیتر اختلاف فشار یا ترانسمیتر فشار تفاضلی یا ترانسمیتر DP یکی از تجهیزات ابزار دقیق است که به منظور اندازه گیری اختلاف فشار بین دو نقطه به کار برده می شود. شما وقتی که از یک فشار سنج معمولی استفاده می کنید، در حقیقت فشار سیستم یا فشار محل مورد نظر را با توجه به فشار استاندارد یک اتمسفر اندازه گیری می کنید. اما زمانی که بحث استفاده از ترانسمیتر اختلاف فشار به میان می آید یعنی شما قصد دارید که اختلاف فشار دو سیستم را با توجه به یکدیگر اندازه‌گیری  کنید و آن را به عنوان اختلاف فشار گزارش کنید. مزیت استفاده از ترانسمیتر اختلاف فشار به همین مورد است. در حقیقت شما می توانید برای هر کدام از این سیستم ها یک فشار سنج معمولی یا یک ترانسمیتر فشار به کار ببرید و سپس داده های به دست آمده از هر کدام از آنها را با یکدیگر مقایسه کنید. اما در ترانسمیتر فشار تفاضلی شما  دو ورودی در اختیار دارید که هر کدام از آنها را می توانید به یک سیستم وصل کنید. در نتیجه سنسور یا حسگر استفاده شده در این ترانسمیترها نسبت به اختلاف فشار آنها واکنش نشان داده و عدد نهایی به صورت حرکت عقربه یا داده دیجیتال به ما نشان داده می شود.

ترانسمیتر اختلاف فشار فاکس بورو (Foxboro Differential Pressure Transmitter)، یکی از محبوب ترین و با کیفیت ترین ترانسمیتر های اختلاف فشار موجود در بازار می باشد. ترانسمیتر اختلاف فشار فاکسبرو مدل "IDP10-T21A21F-M1L1" قابلیت اندازه گیری متغیر های گوناگون مانند فشار، اختلاف فشار، جریان سیال و سطح را دارا بوده و ولتاژ  تغذیه این ترانسمیتر ها 12.5 الی 42 VDC است و از قطعات مختلفی مانند سنسور، برد الکتریکی، اتصالات الکتریکی، نشاندهنده و موارد دیگر تشکیل شده و نسبت به مقادیر فشار دریافتی دارای خروجی 4 الی 20 میلی آمپر هارت می باشد.

ویژگی های محصول:

• مدل "IDP10-T21A21F-M1L1
• قابلیت اندازه گیری اختلاف فشار، جریان سیال و سطح
• سیگنال خروجی : 4 تا 20 میلی آمپرهارت
• ولتاژ  تغذیه : 12.5 تا 42 ولت DC
• سایز اتصال فرایند (process connection):  1/2 اینچ NPT
• سایز اتصال الکتریکال (Electrical connection):  1/2 اینچ NPT
• بازه اختلاف فشار قابل تنظیم : از   1.2  تا 75 میلی بار ( 12 تا 750 میلی متر آب )
• جنس سنسور : CO-NI-CR
• قابل دسترسی به برنامه و تنظیمات بدون اعمال سورس با سوئیچ های داخلی و یا هارت کامینیکیتور
• درجه حفاظت :FM Approved ,IA,D,&N.
  CLASS 1. DIV. 2.GP.A.B.C.D CLASS II.
  DEVIATION DIV.2.GP.F.G CLASS III.DIV.
•  کشور سازنده آمریکا
• سایر مشخصات مطابق کاتالوگ پیوست
•
  FOXBORO Electronic Digital  D/P Cell Indicator Transmitter ,
  With Hart Communication Protocal.
  Model : IDP10 -T21A21F-M1L1.
  Supply Voltage: 12.5 to 42 VDC.
  Electronic Version & output signal :
  Intelligen , Digital Hart & 4 TO 20 mA( VERTION-T).
  Cover material : 316 St.St.
  Sensor Material : CO-NI-CR.
  Fill Fluid  : Silicone .
  Span limits( Differential Pressure Units): (0.12 and 7.5  Kpa)(0.5 and 30 inH2O)( 1.2 and 75 mbar)
  Process connection:1/2 NPT.
  Conduit Connection & Housing Material :
  1/2 NPT, Aluminum Housing .
  FM Approved ,IA,D,&N.
  CLASS 1. DIV. 2.GP.A.B.C.D CLASS II.
  DEVIATION DIV.2.GP.F.G CLASS III.DIV.2.
  Digital Indicator,Push bottom and Window conver.
  Made in U.S.A.
