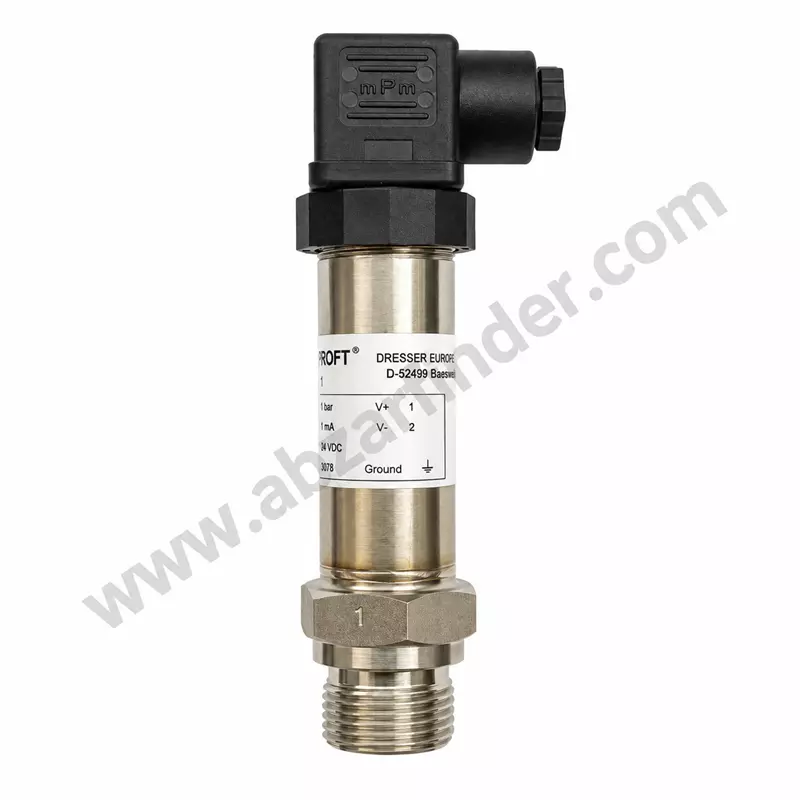

ترانسمیتر فشار دیافراگمی اشکرافت مدل KJ1-42-050-0/0.25bar-MG75F-M-0

ترانسمیتر فشار دیافراگمی اشکرافت مدل KJ1-42-050-0/0.25bar-MG75F-M-0

ترانسمیتر فشار دیافراگمی اشکرافت مدل KJ1-42-050-0/0.25bar-MG75F-M-0 یک ترانسمیتر فشار صنعتی با تکنولوژی اندازه‌گیری Piezoresistive و طراحی Flush Diaphragm است که برای اندازه‌گیری دقیق فشار سیالات در محدوده‌های پایین طراحی شده است. مدل حاضر دارای محدوده اندازه‌گیری 0 تا 0.25 بار، خروجی استاندارد 4 تا 20 میلی‌آمپر و تغذیه 12 تا 30 ولت DC است. در این مدل از اتصال فرایندی G 3/4 B Male با دیافراگم هم‌سطح استفاده شده است. طراحی Flush باعث می‌شود سیال مستقیماً با سطح دیافراگم تماس داشته باشد و در نتیجه احتمال گرفتگی مسیر فشار در سیالات غلیظ، چسبناک یا دارای ذرات معلق کاهش پیدا کند. قسمت اتصال فرایندی KJ1 از Stainless Steel 316Ti، دیافراگم از Stainless Steel 316 و بدنه از Stainless Steel 304 ساخته شده است. این ساختار مقاومت مکانیکی و خوردگی مناسبی برای بسیاری از کاربردهای صنعتی ایجاد می‌کند. خروجی 4–20 mA دو سیمه این ترانسمیتر امکان اتصال آسان به PLC، کنترلر، نمایشگر فشار، دیتالاگر و سیستم‌های DCS را فراهم می‌کند. دقت این مدل ±0.5% Full Scale و زمان پاسخ آن حداکثر 3 میلی‌ثانیه است. ترانسمیتر فشار Ashcroft KJ1 به دلیل ساختار مقاوم، پایداری بلندمدت، دیافراگم Flush و خروجی صنعتی 4–20 mA برای اندازه‌گیری فشار در سیستم‌های فرآیندی، مخازن، ماشین‌آلات صنعتی و خطوط دارای سیالات ویسکوز یا مستعد رسوب گزینه مناسبی محسوب می‌شود. در هنگام نصب برای جلوگیری از آسیب به تجهیز بهتر است ترانسمیتر از قسمت شش‌گوش اتصال با آچار بسته شود، برای چرخاندن دستگاه از بدنه استوانه‌ای یا کانکتور استفاده نشود، دیافراگم Flush با ابزار تیز لمس نشود، فشار فرایند دائماً از 0.25 bar بالاتر نرود و کانکتور و گلند به‌درستی آب‌بندی شوند.

خرید و قیمت ترانسمیتر فشار دیافراگمی اشکرافت مدل KJ1-42-050-0/0.25bar-MG75F-M-0

برای خرید ترانسمیتر فشار دیافراگمی اشکرافت مدل KJ1-42-050-0/0.25bar-MG75F-M-0 از طریق سایت ابزار فایندر اقدام نموده و همچنین برای استعلام قیمت ترانسمیتر فشار دیافراگمی اشکرافت مدل KJ1-42-050-0/0.25bar-MG75F-M-0 میتوانید با کارشناسان فروش شرکت تماس حاصل فرمایید.

مشخصات فنی ترانسمیتر فشار دیافراگمی اشکرافت مدل KJ1-42-050-0/0.25bar-MG75F-M-0

• ترانسمیتر فشار دیافراگمی ( flush diaphram ) اشکرافت تایپ KJ1 مدل KJ1-42-050-0/0.25bar-MG75F-M-0
• سایز اتصال فرایند (Process connection) : G 3/4 B male flush mounting
• نوع کانکشن  الکتریکال (electrical connection)  : 4 PIN angle
  connector according DIN EN 175301-803
• محدوده فشار قابل تنظیم موجود : 0 تا 0.25 بار , 0 تا 2.5 بار , 0 تا 0.4 بار , 1- تا 0 بار
• سیگنال خروجی : 4 تا 20 میلی آمپر دو سیم (loop power)
• جنس کانکشن  فرایند (Process connection) :  استینلس استیل 316L (Stainless steel 316Ti (1.4571))
• جنس دیافراگم (sensor connection) :  استینلس استیل 316
  (Stainless steel diaphragm 316 (1.4401) )
• جنس کیس (case connection): استینلس استیل 304 (Stainless steel 304 (1.4301) )
• کشور سازنده: آلمان
  سایر مشخصات مطابق  کاتالوگ پیوست
