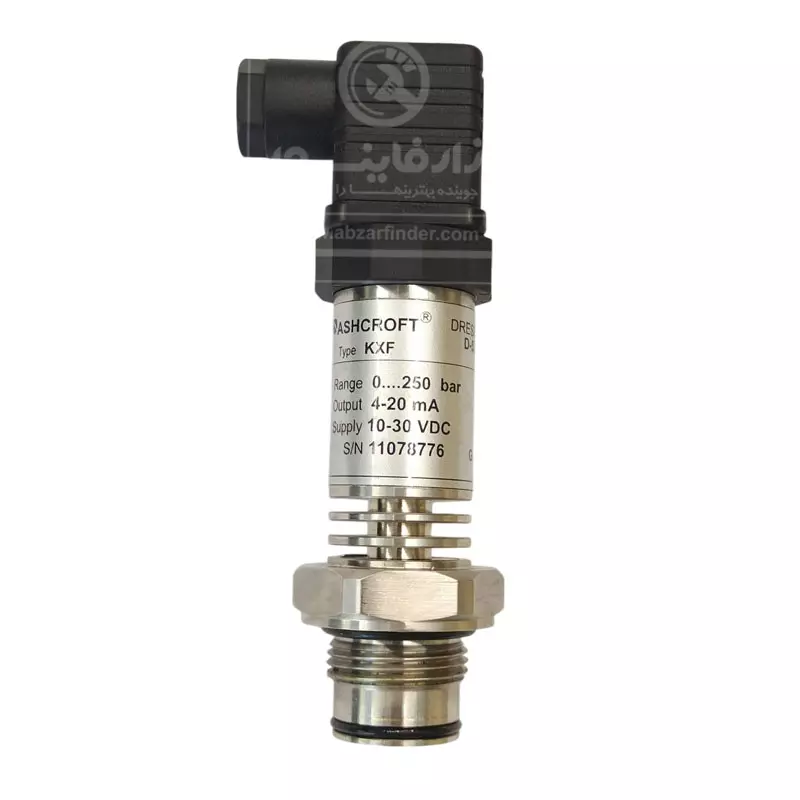

ترانسمیتر فشار دیافراگمی اشکرافت مدلKXF رنج 0 تا 250بار

ترانسمیتر فشار دیافراگمی اشکرافت مدلKXF رنج 0 تا 250 بار

ترانسمیتر فشار دیافراگمی اشکرافت مدلKXF رنج 0 تا 250 بار یک ترانسمیتر فشار صنعتی با دیافراگم هم‌سطح یا Flush Diaphragm است. این طراحی برای سیالاتی مناسب است که ممکن است ورودی معمولی ترانسمیتر را مسدود کنند؛ مانند سیالات غلیظ، خمیری، دارای ذرات، رسوب‌گذار یا مواد غذایی. بدنه مقاوم، فناوری سنسور لایه‌نازک پلی‌سیلیکون و دیافراگم استنلس‌استیل از ویژگی‌های اصلی این مدل هستند. نحوه عملکرد ترانسمیتر KXF به ترتیب به صورت، اعمال فشار به دیافراگم Flush، انتقال فشار به سنسور، تغییر مقاومت پل وتستون و تقویت و جبران‌سازی سیگنال می باشد. در این مدل خروجی نهایی یک سیگنال 4–20 mA دو سیمه است. از جمله کاربردهای مدل KXF می توان به سیستم‌های خلأ و وکیوم، پمپ‌های خلأ و خطوط ساکشن، صنایع غذایی، لبنی و نوشیدنی و غیره اشاره کرد. دیافراگم Flush احتمال تجمع ماده و مسدودشدن مسیر فشار را کاهش می‌دهد، ولی استفاده در کاربردهای کاملاً بهداشتی مستلزم انتخاب اتصال، آب‌بندی، متریال و مایع پرکننده مناسب است. در هنگام نصب دقت شود که هنگام بستن ترانسمیتر، آچار فقط روی قسمت شش‌گوش اتصال فرایندی قرار گیرد، بدنه استوانه‌ای یا کانکتور نباید برای سفت‌کردن چرخانده شود، سطح دیافراگم بسیار حساس است و نباید با پیچ‌گوشتی، برس فلزی یا ابزار تیز تمیز شود، از ضربه قوچ، شوک فشار، بازشدن سریع شیر و روشن‌شدن ناگهانی پمپ جلوگیری شود، در سیالات دارای آب، از یخ‌زدگی داخل اتصال جلوگیری شود و کابل سیگنال از کابل موتور، کنتاکتور و برق AC پرقدرت فاصله داشته باشد.

خرید و قیمت ترانسمیتر فشار دیافراگمی اشکرافت مدلKXF رنج 0 تا 250 بار

برای خرید ترانسمیتر فشار دیافراگمی اشکرافت مدلKXF رنج 0 تا 250 بار از طریق سایت ابزار فایندر اقدام نموده و همچنین برای استعلام قیمت ترانسمیتر فشار دیافراگمی اشکرافت مدلKXF رنج 0 تا 250 بار میتوانید با کارشناسان فروش شرکت تماس حاصل فرمایید.

مشخصات فنی ترانسمیتر فشار دیافراگمی اشکرافت مدلKXF رنج 0 تا 250 بار

• ترانسمیتر فشار دیافراگمی مدل KXF اشکرافت
• Ashcroft Diaphragm Pressure Transmitter Model KXF
• رنج فشار تنظیم شده : 0تا 250بار
• سایز اتصال فرایند (Process connection) :  G 3/4 BM Flush Mounted (external diaphragm)
• نوع کانکشن  الکتریکال (electrical connection)  : 4 PIN angle connector according DIN EN 175301-803
• بازه فشار : در  رنج های مختلف  بر حسب واحد بار و میلی بار موجود است.
• سیگنال خروجی : 4 تا 20 میلی آمپر دو سیم (loop power)
• جنس دیافراگم و کانکشن فرایند :  استینلس استیل 316L
• جنس کیس : استینلس استیل 304
• محدوده دمای مجاز عملکرد محیط  : 30- تا 85+ درجه  سانتیگراد
• محدوده دمای مجاز سیال  : 30- تا 100+ درجه  سانتیگراد
• کشور سازنده : آلمان
• سایر مشخصات مطابق  کاتالوگ پیوست
•
• Ashcroft flush Diaphragm high pressure transmitter.
  Model: KXF(42)(050) (0/ 250 )  bar (MG75 F) (M1).
   Out put singnal: 4-20 mA DC loop power  (2- wires).
  Supply: 12- 30 V dC.
  Accyuracy: 0.5 %  F.S.
  Ingress protection: IP: 65.
  Medium Tempreture: -30 …100°c .
  Body material : 316 Stainless Steel .
  Wetted part Material:  316 Stainless Steel L.
  Process connection type : G 3/4 BM Flush Mounted( externall diaphragm ),
  Electrical Conncetion:  Angle connector according
  EN175301-803.
  made in GERMANY
•
