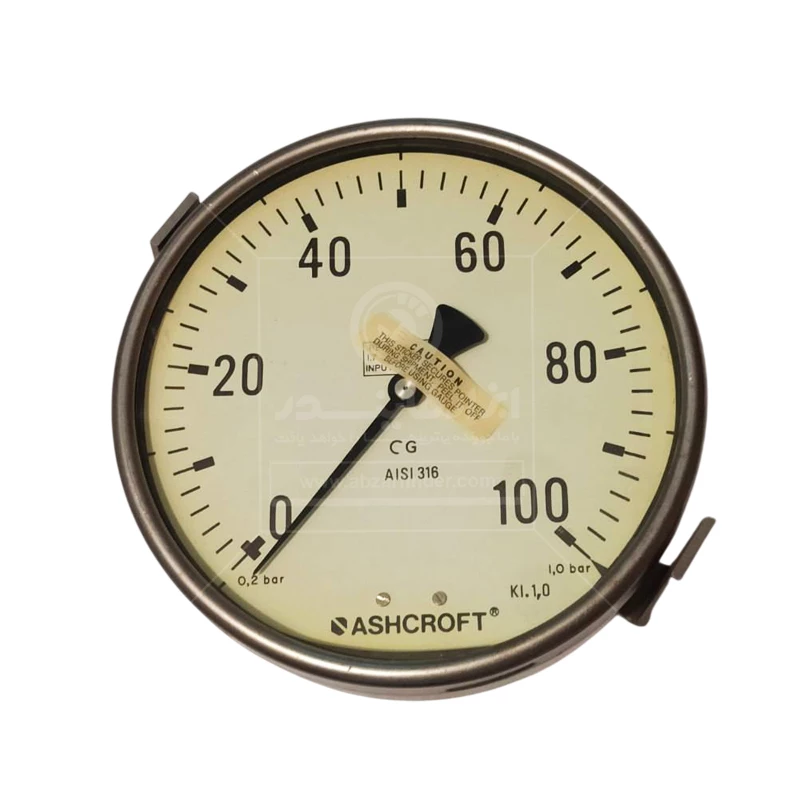

رسیور گیج اشکرافت

رسیور گیج اشکرافت

در این مدل، سیگنال ورودی 3 تا 15 PSIG است که یکی از استانداردهای رایج ابزار دقیق پنوماتیکی محسوب می‌شود. در این استاندارد، فشار 3 PSI معادل 0 درصد و فشار 15 PSI معادل 100 درصد محدوده اندازه‌گیری در نظر گرفته می‌شود. فشار دریافتی وارد مکانیزم حساس داخلی گیج شده و باعث حرکت عقربه روی صفحه می‌شود. بنابراین اپراتور می‌تواند مقدار متغیر فرآیندی را به‌صورت مستقیم و بدون استفاده از نمایشگر دیجیتال مشاهده کند.

این نوع Receiver Gauge معمولاً همراه با Differential Pressure Transmitter و تجهیزاتی مانند اریفیس پلیت، ونتوری یا Flow Nozzle مورد استفاده قرار می‌گیرد. ترانسمیتر اختلاف فشار ایجادشده توسط جریان سیال را اندازه‌گیری کرده و آن را به سیگنال پنوماتیکی 3 تا 15 PSI تبدیل می‌کند. سپس این سیگنال به رسیور گیج منتقل شده و عقربه مقدار متناظر دبی را روی صفحه نشان می‌دهد. به همین دلیل این تجهیز یکی از اجزای کاربردی سیستم‌های قدیمی اندازه‌گیری و کنترل دبی در واحدهای صنعتی است.

خرید و قیمت رسیور گیج اشکرافت

برای خرید رسیور گیج اشکرافت از طریق سایت ابزار فایندر اقدام نموده و همچنین برای استعلام قیمت رسیور گیج اشکرافت می توانید با کارشناسان فروش شرکت تماس حاصل فرمایید.

مشخصات فنی رسیور گیج اشکرافت

• سیگنال (فشار) ورودی : 3 تا 15 PSI
• رنج اسکیل (scale range) : 0 تا 100
• قطر صفحه : 10 سانتی متر
• سایز و موقعیت کانکشن : 1/4NPTF از پشت (Bottom back)
• نوع اتصال : اتصال از پشت
• دقت (Accuracy) : کلاس 1
• جنس کانکشن : آلیاژ برنجی
