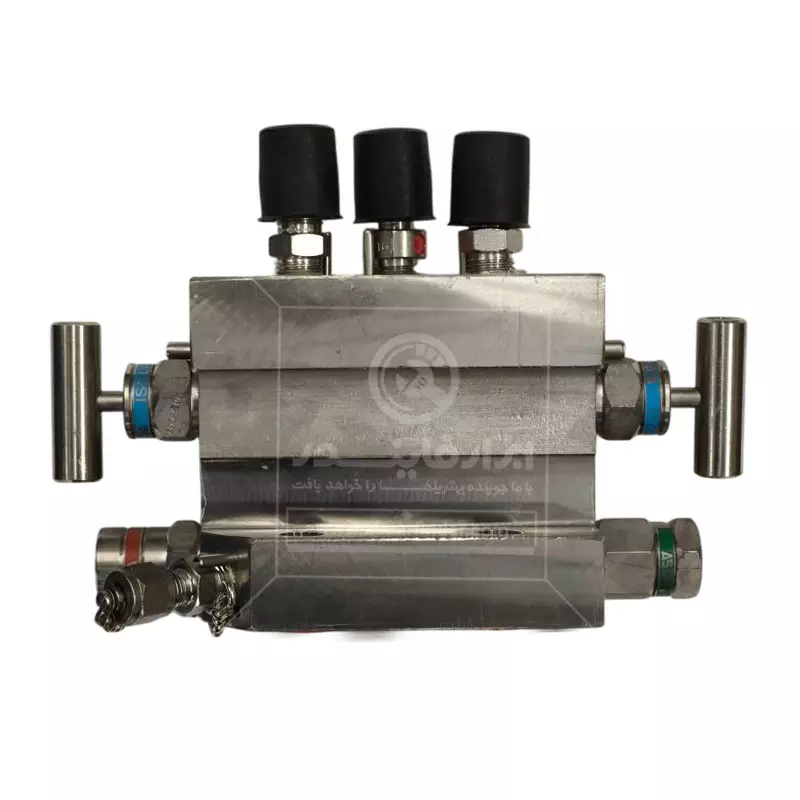

منیفولد پنج شیر استیل ASTAVA

منیفولد پنج شیر استیل ASTAVA

منیفولد پنج شیر استیل ASTAVA یک مجموعه شیر دقیق و فشرده است که بین خطوط فرآیندی و ترانسمیتر اختلاف فشار نصب می‌شود. وظیفه اصلی این تجهیز، ایزوله کردن ترانسمیتر، برابر کردن فشار دو سمت، تخلیه فشار و فراهم کردن امکان تست و کالیبراسیون است. استفاده از منیفولد باعث می‌شود برای سرویس، تعویض یا کالیبراسیون ترانسمیتر نیازی به باز کردن خطوط اصلی فرآیند نباشد. به همین دلیل این تجهیز یکی از اجزای مهم سیستم‌های اندازه‌گیری فشار، اختلاف فشار، دبی و سطح در واحدهای صنعتی محسوب می‌شود. ASTAVA منیفولدهای ابزار دقیق خود را برای کاربردهای گاز و مایع و استفاده در صنایع نفت و گاز، پتروشیمی و شیمیایی تولید کرده است. نحوه ی استفاده ی این منیفولد به این شکل است که فرض کنید منیفولد به یک DP Transmitter متصل است، در حالت عادی اندازه‌گیری، دو شیر Isolation باز هستند و شیر Equalize بسته است تا ترانسمیتر اختلاف واقعی بین فشار High و Low را اندازه‌گیری کند، هنگام Zero کردن یا سرویس دستگاه، ابتدا فشارهای فرآیندی به شکل ایمن ایزوله شده و سپس شیر Equalize باز می‌شود تا فشار دو طرف ترانسمیتر برابر گردد، پس از آن می‌توان از شیرهای Vent/Test برای تخلیه فشار باقی‌مانده یا اتصال پمپ کالیبراسیون استفاده کرد. ترتیب صحیح باز و بسته کردن شیرها بسیار مهم است، زیرا اعمال یک‌طرفه فشار زیاد به سنسور DP می‌تواند به ترانسمیتر آسیب وارد کند. بدنه این نمونه از استنلس استیل 316L ساخته شده است. استفاده از این آلیاژ باعث ایجاد مقاومت مناسب در مقابل خوردگی و محیط‌های صنعتی می‌شود و آن را برای کاربردهای ابزار دقیق در نفت، گاز، پتروشیمی و صنایع شیمیایی مناسب می‌کند و یکی از ویژگی‌های مهم طراحی منیفولدهای ASTAVA استفاده از سیستم Needle Valve دقیق است. این منیفولد به‌طور گسترده در کنار ترانسمیترهای اختلاف فشار از جمله در اندازه‌گیری اختلاف فشار خطوط فرآیندی، اندازه‌گیری دبی به همراه Orifice Plate، اندازه‌گیری سطح مخازن تحت فشار، بررسی اختلاف فشار فیلترها، سیستم‌های بخار، خطوط گاز و سیالات فرآیندی و تجهیزات اندازه‌گیری پالایشگاه و پتروشیمی استفاده می‌شود.

خرید و قیمت منیفولد پنج شیر استیل ASTAVA

برای خرید منیفولد پنج شیر استیل ASTAVA از طریق سایت ابزار فایندر اقدام نموده و همچنین برای استعلام قیمت منیفولد پنج شیر استیل ASTAVA میتوانید با کارشناسان فروش شرکت تماس حاصل فرمایید.

مشخصات فنی منیفولد پنج شیر استیل ASTAVA

• تعداد شیر: 5 عدد
• جنس بدنه: استنلس استیل 316 L
• سایز اتصال: 1/4-18 NPT
• فشار کاری حک‌شده: 600 بار
• فشار در دمای بالا: 200 بار
• سیال: گاز یا مایع سازگار با متریال
• نوع عملکرد: دستی
• کشور سازنده: هلند
