سوئیچ فشار بارکسدیل مدل D1T-GM3SS

سوئیچ فشار بارکسدیل مدل D1T-GM3SS

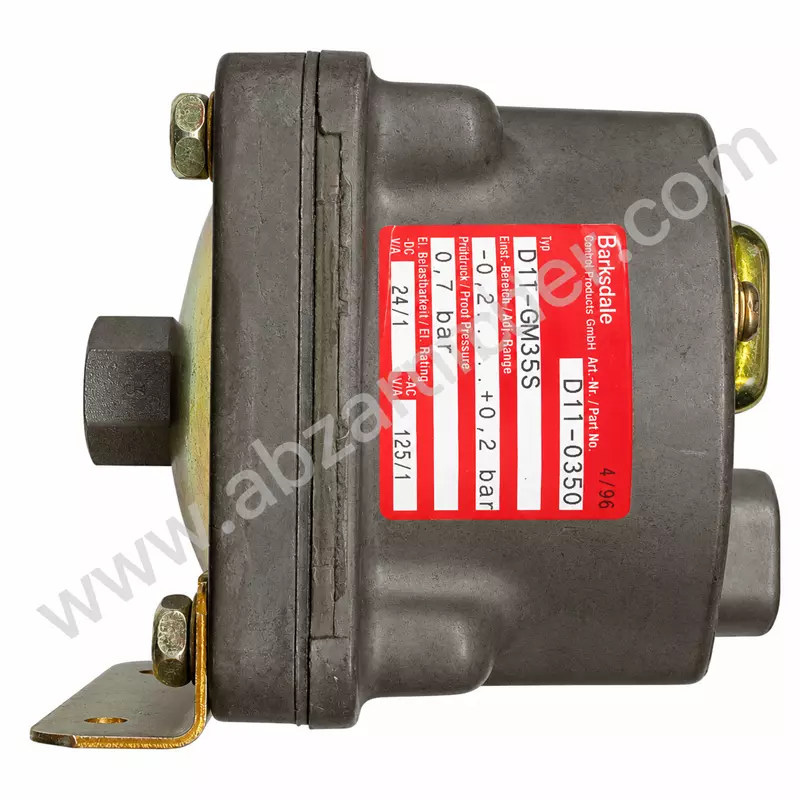

سوئیچ فشار بارکسدیل مدل D1T-GM3SS یک پرشر سوئیچ مکانیکی دیافراگمی از سری D1T شرکت Barksdale است که برای کنترل فشار و خلأ در سیستم‌های صنعتی مورد استفاده قرار می‌گیرد. این مدل دارای یک نقطه تنظیم یا Single Setpoint بوده و با استفاده از یک میکروسوئیچ SPDT، پس از رسیدن فشار به مقدار تنظیم‌شده وضعیت کنتاکت الکتریکی را تغییر می‌دهد. در این پرشر سوئیچ فشار سیال از طریق اتصال ورودی به دیافراگم فلزی منتقل می‌شود. تغییر شکل دیافراگم باعث تحریک مکانیزم Snap Action شده و فرمان قطع یا وصل الکتریکی ایجاد می‌شود. این عملکرد امکان استفاده از D1T-GM3SS را برای کنترل پمپ، کمپرسور، آلارم فشار و مدارهای ایمنی فراهم می‌کند. در این مدل، محدوده تنظیم روی پلاک ‎-0.2 تا +0.2 بار و حداکثر فشار تست برابر 0.7 بار می باشد و اتصال فشار استاندارد سری D1T از نوع 1/4 اینچ NPT مادگی بوده و اتصال الکتریکی از طریق ترمینال بلوک انجام می‌شود. از ویژگی‌های مهم این سری می‌توان به دقت بالا، بدنه مقاوم، حفاظت NEMA 4، دیافراگم از جنس 17-7 PH Stainless Steel و Process Fitting از جنس 304 Stainless Steel اشاره کرد. سوئیچ فشار Barksdale D1T برای استفاده در سیستم‌های پنوماتیک، پمپ و کمپرسور، صنایع نفت و گاز، تجهیزات آب، ماشین‌آلات صنعتی و سیستم‌های روانکاری گزینه‌ای مناسب است. این مدل دارای پیچ تنظیم مکانیکی است. در حالت Pressure، طبق دستور سازنده با چرخاندن پیچ تنظیم خلاف جهت عقربه‌های ساعت، نقطه عملکرد افزایش پیدا می‌کند.

خرید و قیمت سوئیچ فشار بارکسدیل مدل D1T-GM3SS

برای خرید سوئیچ فشار بارکسدیل مدل D1T-GM3SS از طریق سایت ابزار فایندر اقدام نموده و همچنین برای استعلام قیمت سوئیچ فشار بارکسدیل مدل D1T-GM3SS میتوانید با کارشناسان فروش شرکت تماس حاصل فرمایید.

مشخصات فنی سوئیچ فشار بارکسدیل مدل D1T-GM3SS

• سوئیچ فشار بارکسدیل ( Barksdale Pressure switch )مدل D1T-GM3SS (D1T-0350)
• محدوده فشار قابل تنظیم: از 3- تا 3 PSI ( 200- تا 200+ میلی بار )
• دارای ددباند قابل ثابت (fixed) در محدوده 0.07 تا 0.15 PSI (0 تا 100 میلی بار)
• ماکزیمم فشار قابل تحمل (Proof Pressure) : 10  PSI ( 700 میلی بار)
• محدوده دمای مجاز کارکرد فرایند : 40- تا 70 درجه سانتی گراد
• نوع مکانیزم : دیافراگم تایپ (Diaphragm type)
• نوع سوئیچ : SPDT  (دارای 1 سوئیچ مستقل ) با حداکثر جریان 10 آمپر
• در ماکسیمم ولتاژ   250 ولت AC  , همچنین با حداکثر جریان 0.25 آمپر
• در ماکسیمم ولتاژ 250 ولت DC
• سایز کانکشن فرایند (Pressure Connection) : 1/4 اینچ NPTF
• سایز کانکشن فرایند (Electrical Connection) : 1/2 اینچ NPTF
• جنس کانکشن : استینلس استیل 304 (304 stainless steel)
• جنس دیافراگم : استینلس استیل (17-7 PH stainless steel)
• جنس بدنه : آلیاژ آلومینیوم  فشرده  آنادایز شده (Anodized aluminum)
• دقت (Accuracy) : 0.5%
• درجه حفاظت : NEMA 4
• کشور سازنده: آلمان
  سایر مشخصات مطابق  کاتالوگ پیوست
