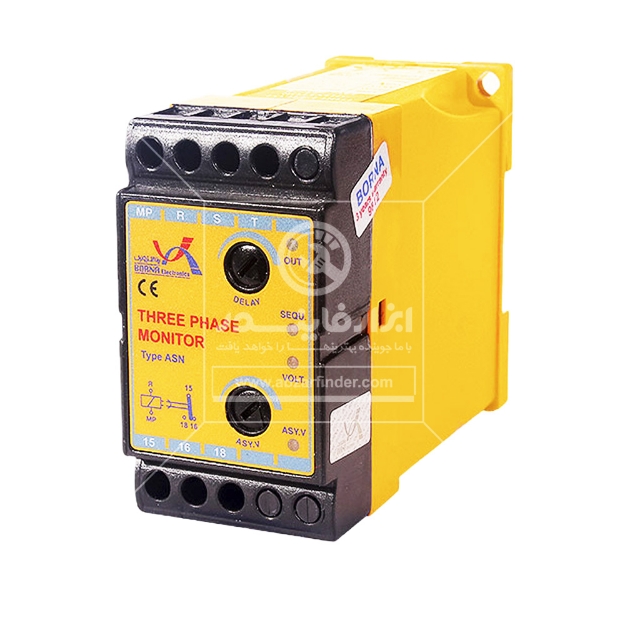

کنترل فاز برنا الکترونیک مدل ASN
کنترل فاز برنا الکترونیک مدل (ASN (BORNA ELECTRONICS ASN Phase Control پس از اتصال نول به ترمینال MP و فازها به ترمینال‌های T, S, R دستگاه شروع به کار می‌کند. در صورتیکه اشکالی )مانند افت ولتاژ، قطع یک فاز و یا جابجایی فازها( در شبکه سه فاز پدید آید، سیگنال خطای مربوطه روشن شده و همزمان با خاموش شدن سیگنال خروجی، رله داخلی نیز قطع می‌شود )اتصال داخلی ترمینال ۱۵ به ۱۶ وصل می‌شود.) هر بار پس از برطرف شدن خطا، دستگاه زمانسنجی را آغاز می‌کند. پس از اتمام زمان انتخاب شده (DELAY) سیگنال OUT روشن شده و رله داخلی دستگاه وصل می‌شود.)اتصال داخلی ترمینال ۱۵ به ۱۸ وصل می‌شود.(
توضیح :در صورتیکه هنگام شروع به کار دستگاه خطایی در شبکه سه فاز باشد، سیگنال مربوطه روشن مانده و رله داخلی وصل نمی‌شود.
مشخصات کنترل فاز برنا الکترونیک مدل ASN :
- حفاظت الکترو موتورها در مقابل اختلالات شبکه
- شخیص تغییر توالی فاز
- تشخیص قطع یک فاز
- تشخیص عدم تقارن ولتاژ سه فاز
- تشخیص کاهش ولتاژ شبکه
- قطع سریع در صورت بروز خطا
- قابلیت انتخاب زمان وصل پس از رفع خطا
- دارای سیگنال‌های نمایشگر خطاهای مختلف و حالت عادی
- شوک ناشی از قطع و وصل متوالی برق
نصب و راه اندازی کنترل فاز برنا الکترونیک مدل ASN :
سه فاز و نول به ترمینال‌های T، S، R و MP رله کنترل فاز وصل می‌شوند.
ترمینال‌های ۱۵ و ۱۸ مانند شستی استوپ در مدار سری می‌شوند.
توضیح: کنتاکت بی متال یا رله کنترل بار برنا مدل OLM (در صورت وجود( با شستی استوپ سری می شود.
در صورتیکه پس از نصب دستگاه، سیگنال SEQU (توالی فاز( روشن بود، بایستی جای دو فاز روی ترمینال‌های رله کنترل فاز عوض شود (مثلا S با R عوض شود( تا سیگنال خاموش گردد.
با پیش آمدن هریک از خطاهای مذکور رله داخلی سریعا قطع می‌شود و پس از برطرف شدن خطا، رله پس از مدت زمانی که توسط دسته DELAY تنظیم می‌شود وصل می‌گردد.
تشخیص عدم تقارن بین ولتاژهای سه‌فاز توسط دسته ASY.V تنظیم می‌شود.
بطور معمول تنظیم حساسیت روی ٪۱۰ مناسب است.
هشدار: توجه داشته باشید که رله کنترل فاز مستقیما سه فاز را قطع و وصل نمی‌کند، بلکه به کنتاکتور فرمان قطع و وصل می‌دهد. دقت شود که نول تابلو دقیقا به نول شبکه وصل شده باشد.
برای خرید کنترل فاز برنا الکترونیک مدل (ASN (BORNA ELECTRONICS ASN Phase Control از طریق سایت ابزارفایندر اقدام نموده و همچنین برای استعلام قیمت کنترل فاز برنا الکترونیک مدل (ASN (BORNA ELECTRONICS ASN Phase Control می‌توانید با شماره های موجود در سایت تماس حاصل فرمایید.
مشخصات رله خروجی:
- رله خروجی: یک کنتاکت C/O
جریان کنتاکت:۶ آمپر متناوب ۲۲۰ ولت
۶ آمپرمستقیم ۲۸ ولت - عمر رله :الکتریکال ۱۰۰.۰۰۰ بار قطع و وصل
مکانیکال ۱.۰۰۰.۰۰۰ بار قطع و وصل
ویژگی های محصول :
- ولتاژ تغذیه: ۳۸۰ ولت متناوب چهار سیمه ٪۱۰+ و ۲۰-٪
- فرکانس : 50 هرتز ۵ +هرتز
- تلفات داخلی : حدود ۳ وات
- تأخیر در وصل : 0/5 تا 40 ثانیه – قابل تنظیم توسط دسته DELAY
- عدم تقارن فازها: ۵ تا ٢٠ درصد – قابل تنظیم توسط دسته ASY.V
- IP20 مطابق با استاندارد 60529 IEC
- دمای کاری : ۲۰- تا ۵۰+ درجه سانتیگراد
- رطوبت کاری: ٪۱۵ تا ٪۸۵
- کلاس عایقی II
