شیر تنظیم دقیق براکمن BRAUKMANN مدل Feinregulierschieber

شیر تنظیم دقیق براکمن BRAUKMANN مدل Feinregulierschieber

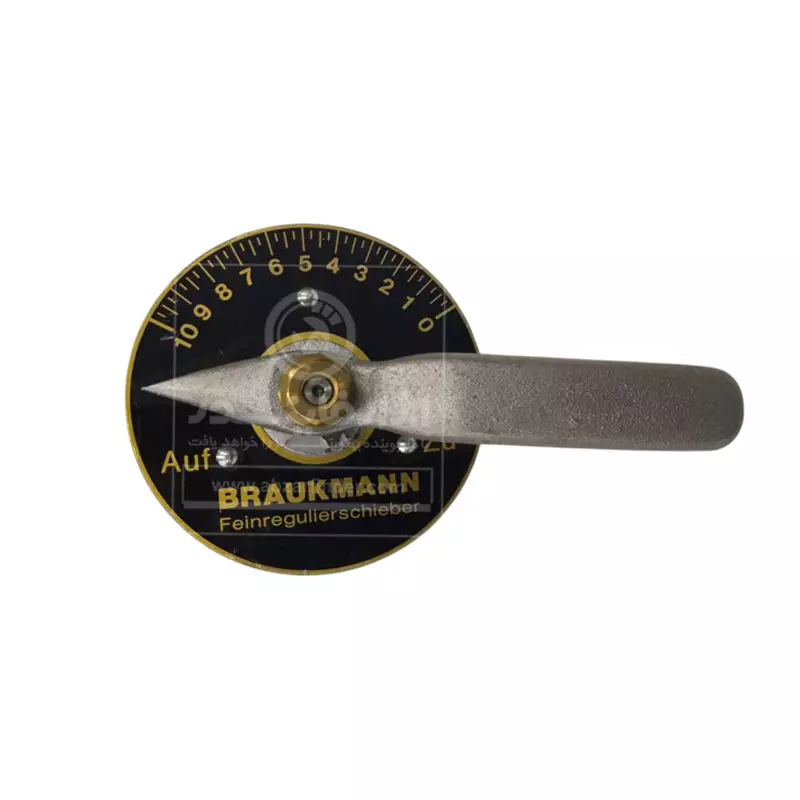

شیر تنظیم دقیق براکمن BRAUKMANN مدل Feinregulierschieber یک شیر مکانیکی دستی برای کنترل و محدود کردن میزان جریان سیال داخل خطوط لوله است. این شیر برخلاف شیرهای ساده قطع و وصل، امکان تنظیم موقعیت شیر در چندین مرحله را فراهم می‌کند و به همین دلیل می‌توان مقدار عبور سیال را با دقت بیشتری تنظیم کرد. روی قسمت جلوی شیر یک صفحه مدرج از 0 تا 10 وجود دارد. اپراتور با حرکت دادن اهرم، وضعیت مکانیزم داخلی شیر و در نتیجه سطح مقطع عبور سیال را تغییر می‌دهد. روی صفحه دو عبارت آلمانی، Auf = Open = باز و Zu = Closed = بسته دیده می شود. به طور کلی سمت 0 بیانگر بسته‌شدن یا حداقل بازشدگی و سمت 10 بیانگر بازشدگی بیشتر شیر است. نکته مهم این است که اعداد 0 تا 10 لزوماً به معنی 0 تا 100 درصد دبی به صورت خطی نیستند، بلکه اعداد، موقعیت تنظیم شیر را نشان می‌دهند. ساختار شیر به گونه‌ای است که جریان سیال از یک اتصال وارد بدنه شده و از اتصال مقابل خارج می‌شود، با حرکت دادن اهرم در جهت Auf سطح عبور داخل شیر افزایش پیدا کرده و دبی بیشتر می‌شود و در جهت Zu مسیر عبور محدودتر شده و دبی کاهش پیدا می‌کند تا در نهایت شیر بسته شود. مکانیزم داخلی حرکت اهرم را به عضو تنظیم‌کننده شیر منتقل می‌کند. با تغییر موقعیت این قسمت، مقاومت هیدرولیکی شیر تغییر کرده و مقدار آب یا سیال عبوری کنترل می‌شود. وجود صفحه مدرج یک مزیت مهم دارد، زیرا پس از پیدا کردن تنظیم مناسب، اپراتور می‌تواند عدد مربوط به آن را یادداشت کرده و در صورت بسته و باز کردن مجدد شیر، تقریباً به همان تنظیم قبلی بازگردد. این نوع شیر بیشتر در سیستم‌هایی استفاده می‌شود که علاوه بر قطع جریان، نیاز به تنظیم مقدار جریان نیز وجود داشته باشد مانند سیستم‌های گرمایش مرکزی، بالانس دستی شاخه‌های لوله‌کشی، تأسیسات موتورخانه و ساختمان. از مزایای طراحی این شیر میتوان به تنظیم دقیق‌تر نسبت به شیرهای معمولی، امکان تکرار تنظیم، عدم نیاز به برق و ... اشاره کرد.

خرید و قیمت شیر تنظیم دقیق براکمن BRAUKMANN مدل Feinregulierschieber

برای خرید شیر تنظیم دقیق براکمن BRAUKMANN مدل Feinregulierschieber از طریق سایت ابزار فایندر اقدام نموده و همچنین برای استعلام قیمت شیر تنظیم دقیق براکمن BRAUKMANN مدل Feinregulierschieber میتوانید با کارشناسان فروش شرکت تماس حاصل فرمایید.

مشخصات فنی شیر تنظیم دقیق براکمن BRAUKMANN مدل Feinregulierschieber

• مدل: Feinregulierschieber
• نوع محصول: شیر تنظیم دقیق دستی
• عملکرد: تنظیم، محدودسازی و قطع جریان
• سیستم کنترل: کاملاً مکانیکی و دستی
• محدوده صفحه: 0 تا 10
• حالت Open: Auf
• حالت Close: Zu
• نوع مسیر: Inline / دو راهه
• اتصال: رزوه داخلی دوطرفه
• سایز اتصال: 3/8 اینچ
• جنس بدنه: فولاد آلیاژی
• نوع نصب: روی خط لوله
• کشور سازنده: آلمان
