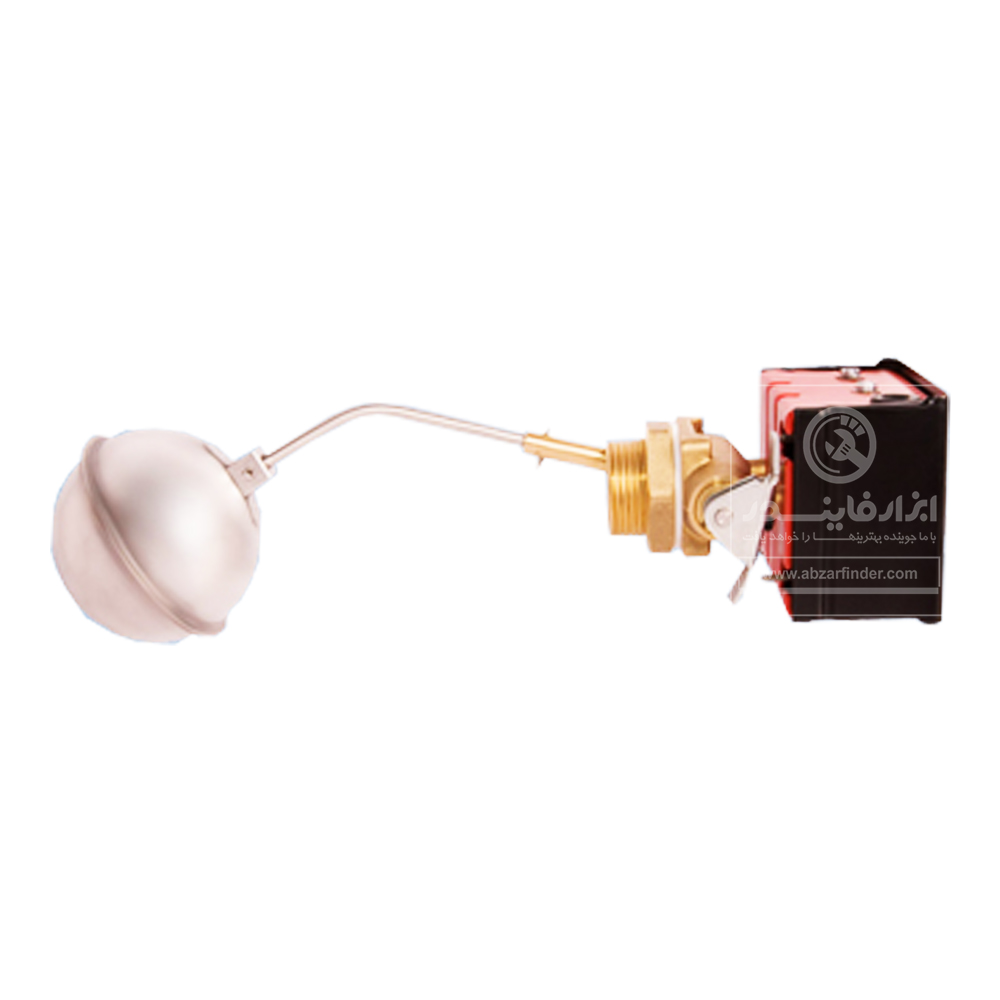

لول سوئیچ مایعات عیوض تکنیک مدل LS 02

سوئیچ سطح مایعات عیوض تکنیک مدل LS 02

 لول سوئیچ مایعات عیوض تکنیک مدل LS 02 (Eyvaz Technique LS-02 Liquid Level Switch) جهت کنترل کردن سطح مایعات در ارتفاعی که آن را نصب می کنیم مورد استفاده قرار می گیرد. این دستگاه در فشار کاری 6bar و سایز اتصال دنده ای 1"BSP و دمای کاری 100°C یا 212° F تولید می شود . از این تجهیز در مخازن آب ،دی اریتور ، تانکهای سوخت،مخازن کندانس و ... استفاده می شود.

طرز کار لول سوئیچ مایعات عیوض تکنیک مدل LS 02  :

اساس کار دستگاه لول سوئیچ تیپ LS-02 الکترومکانیکی می باشد. با تغییر سطح مایع ، توپی  متصل به میله دستگاه در جهت بالا و پائین (به صورت عمودی) به حرکت در می آید. این حرکت عمودی توپی از طریق اهرم ارتباطی به میله تحریک کننده میکروسوئیچ انتقال می یابد و دو عدد لیمیت سوئیچ تعبیه شده در داخل دستگاه را قطع و یا وصل می نماید . بدین طریق می توان فرمانهای ON-OFF را به مدارهای الکتریکی ارسال و تجهیزات الکتریکی مختلفی از جمله الکتروپمپ ها ، سلونوئیدولوها و غیره را کنترل نمود. همچنین با توجه به سوراخ های تعبیه شده بر روی اهرم توپی این دستگاه، ارتفاع تحت کنترل و قابل تنظیم می باشد . این تجهیز با داشتن دو عدد لیمیت سوئیچ مجزا امکان استفاده در مدارهای الکتریکی متفاوت را دارد.

طریقه ی نصب لول سوئیچ مایعات عیوض تکنیک مدل LS 02  :

دستگاه کنترل کننده سطح لول سوئیچ تیپ LS-02 بر روی دیواره ی مخازن از محل اتصال دنده ای ، به صورت افقی  قابل نصب می باشد. جهت نصب این دستگاه ، باید بوشنی به سایز "1 را قبلا بر روی مخازن تعبیه کرده و سپس دستگاه را به صورت دنده ای بر روی آن مونتاژ کرد .  همچنین مهره ای در محل اتصال دستگاه وجود دارد که از طریق آن می توان موقعیت دستگاه را به صورت دقیق تثبیت کرد. در شکلهای زیر مدار سیم بندی این تجهیز ترسیم شده که در آن A جهت پر کردن و B  جهت خالی کردن مخازن استفاده می شود .

برای خرید لول سوئیچ مایعات عیوض تکنیک (Eyvaz Technique) مدل LS 02 از طریق سایت ابزار فایندر اقدام نموده و همچنین برای استعلام قیمت لول سوئیچ مایعات عیوض تکنیک (Eyvaz Technique) مدل LS 02 میتوانید با شماره های موجود در سایت تماس حاصل فرمایید.

ویژگی های محصول :

• جنس بدنه : استنلس استیل، برنجی
• ولتاژ : 125 تا 250 VAC
• حداکثر دما : 100 درجه سانتیگراد
• حداکثر فشار : 6 بار
• سایز اتصال : 1 اینچ
• جریان : 3 آمپر
• کشور سازنده : ایران
