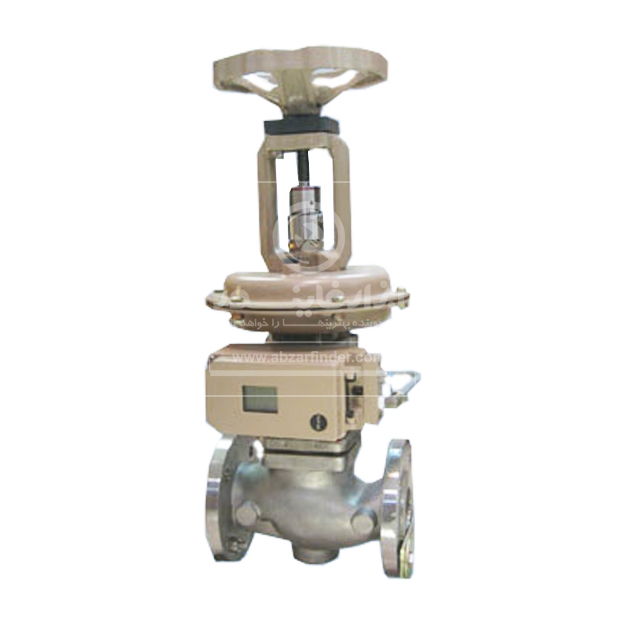

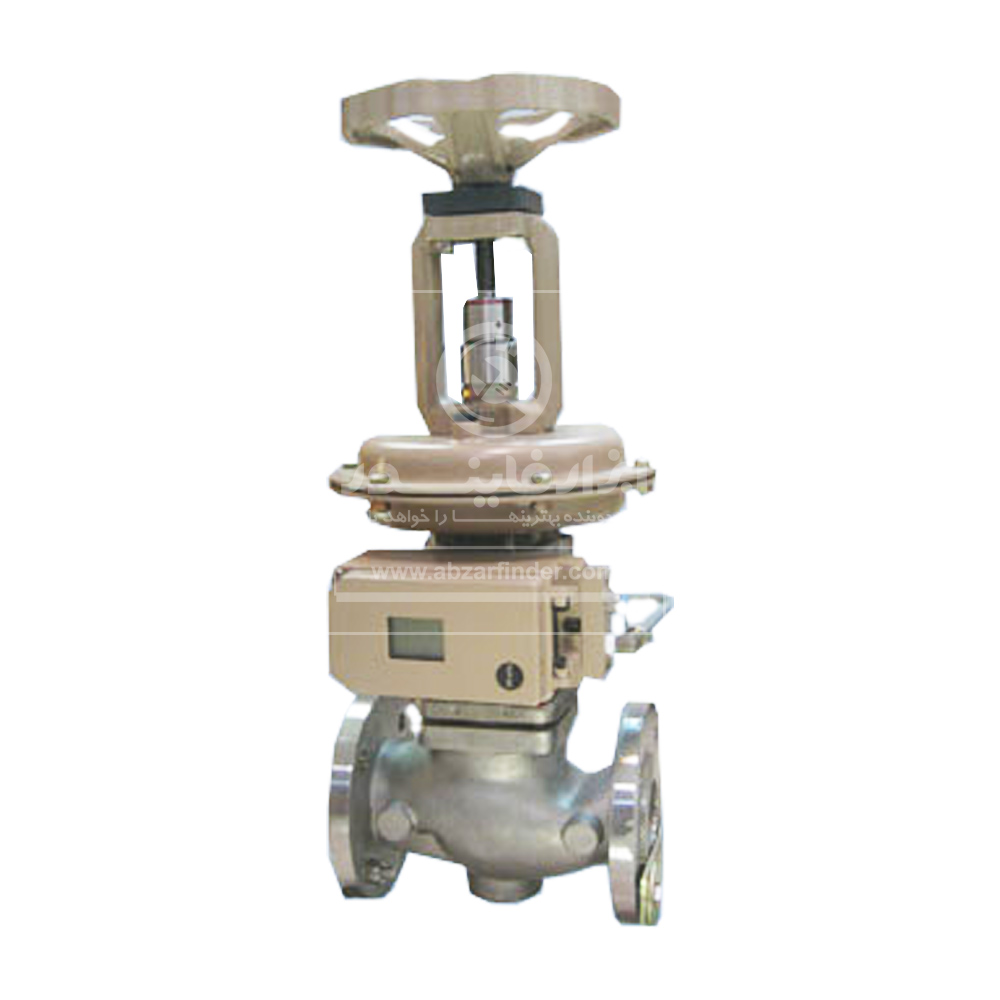

شیر کنترلی پنوماتیک عیوض تکنیک مدل NCV 24-11

این ولو کنترلی بوسیله نیروی هوای فشرده و اکچوئیتور دیافراگمی می تواند میزان دبی را کنترل نماید. این ولو می تواند در حالت عادی باز یا بسته باشد که بوسیله تغییر وضعیت فنرهای داخل اکچوئیتور این کار امکان پذیر است. اکچوئیتور شیر کنترلی پنوماتیک تیپ NCV 24-11 با تغییر میزان فشار هوای داخل  خود بصورت تدریجی ، شفت متصل به اکچوئیتور را به حرکت درآورده و فاصله بین سیت و پلاگ را تغییر   می دهد که نتیجتاً دبی سیال بدینوسیله قابل کنترل است. فشار هوای داخل  اکچوئیتور را می توان  بوسیله  رگلاتور و  مبدل های  I to P  از طریق جریان 4...20mA کنترل نمود.

طریقه ی نصب شیر کنترلی پنوماتیک عیوض تکنیک :

شیر کنترلی پنوماتیک تیپ NCV 24-11 فقط برای نصب در خطوط افقی مناسب می باشد. جهت جریان سیال در داخل ولو بایستی مطابق فلش روی بدنه باشد. شیر باید طوری نصب شود که اکچوئیتور آن پس از نصب به صورت عمودی رو به بالا قرار داشته باشد.

در مواردی که سیال بخار باشد ، برای محافظت شیر از ورود کندانس خط به داخل آن، خط باید شیب ملایمی متمایل بر جهت جریان داشته باشد. همچنین برای جلوگیری از ایجاد کندانس در سیستم   می توان از یک تله بخار استفاده کرد.پس از نصب شیر باید توجه داشت که تحت فشار فیزیکی از جانب خط قرار نگرفته باشد. با توجه به اینکه فشار سیال در خروجی شیر کاهش می یابد، به منظور افزایش حجم آن اغلب ضروری است که خط لوله خروجی ولو با قطر بیشتری در نظر گرفته شود. توصیه می شود در صورت نیاز در نزدیکی محل نصب فشارشکن یک ساپورت قرار دهید تا از ایجاد تنش و لرزش جلوگیری شود. جهت جلوگیری از ورود اجسام خارجی به داخل شیر از یک صافی در ورودی آن استفاده شود. برای راه اندازی دستگاه باید فشار هوای فشرده خروجی از کمپرسور را بوسیله رگلاتور به فشار مورد نیاز اکچوئیتور برسانید. هوای فشرده مورد نیاز اکچوئیتور را می توان از جدول مربوطه و یا پلاک مشخصات اکچوئیتور تعیین کرد. برای این کار وقتی که ولو کاملاً بسته یا باز می باشد، به سایز و اختلاف فشار بین ورودی و خروجی ولو نیز توجه داشته باشید.
