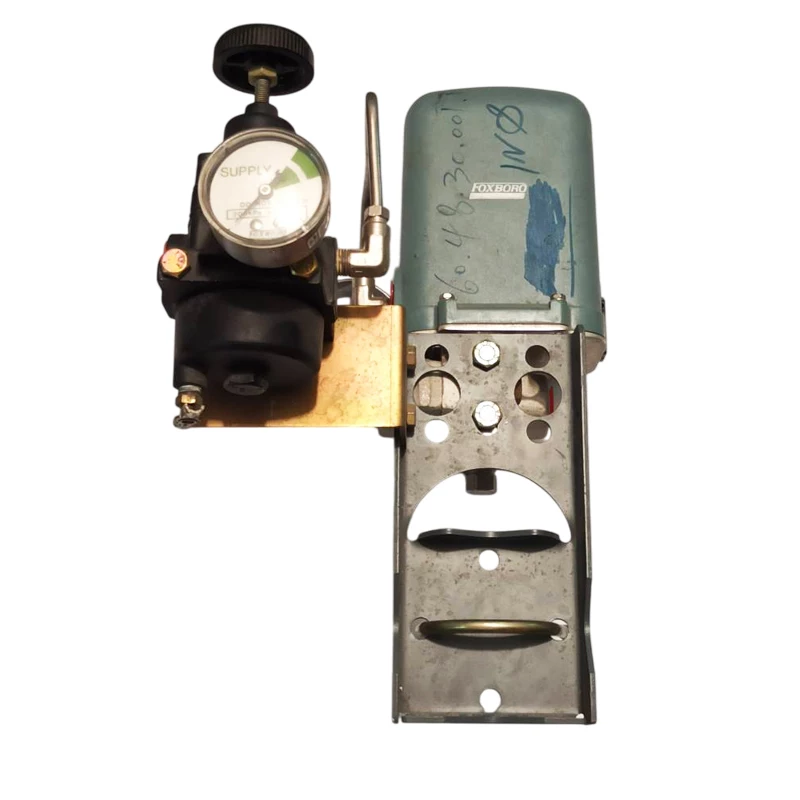

ترانسمیتر اختلاف فشار پنوماتیکی فاکسبورو مدل 11DM-CS2-IAS-AG

ترانسمیتر اختلاف فشار پنوماتیکی فاکسبورو مدل 11DM-CS2-IAS-AG

ترانسمیتر اختلاف فشار پنوماتیکی فاکسبورو مدل 11DM-CS2-IAS-AG برای استفاده در سیستم‌های کنترل پنوماتیکی، صنایع نفت و گاز، پتروشیمی، نیروگاه‌ها، پالایشگاه‌ها و واحدهای فرایندی قدیمی یا محیط‌هایی که استفاده از تجهیزات الکتریکی محدود است، مناسب است. سری 11DM دارای قابلیت تنظیم Span تا نسبت تقریبی 10 به 1 بوده و برای اندازه‌گیری اختلاف فشار با Spanهای بالا طراحی شده است. براساس کاتالوگ سازنده، دقت عمومی این سری در شرایط مرجع حدود ±0.5 درصد Span تنظیم‌شده است.

نحوه عملکرد دستگاه

در داخل ترانسمیتر یک کپسول حساس به اختلاف فشار و یک مکانیزم تعادل نیرو وجود دارد. روند عملکرد دستگاه به‌صورت ساده به شرح زیر است:

1. فشار بالاتر به پورت High و فشار پایین‌تر به پورت Low وارد می‌شود.
2. اختلاف فشار باعث ایجاد نیرو و تغییر وضعیت دیافراگم کپسول می‌شود.
3. این حرکت از طریق مکانیزم اهرمی به مجموعه فلپر و نازل منتقل می‌شود.
4. تغییر فاصله فلپر و نازل، فشار هوای داخلی را تغییر می‌دهد.
5. رله پنوماتیکی، این تغییر کوچک را تقویت می‌کند.
6. در نهایت، دستگاه یک خروجی استاندارد متناسب با اختلاف فشار تولید می‌کند.

تجزیه کد مدل 11DM-CS2-IAS-AG

کاربردهای ترانسمیتر اختلاف فشار 11DM

اندازه‌گیری افت فشار فیلتر

با نصب ورودی High در بالادست و ورودی Low در پایین‌دست فیلتر، میزان گرفتگی فیلتر از طریق افزایش اختلاف فشار مشخص می‌شود.

اندازه‌گیری دبی

در کنار تجهیزات اولیه‌ای مانند اوریفیس پلیت، ونتوری یا نازل، اختلاف فشار ایجادشده اندازه‌گیری و برای محاسبه دبی استفاده می‌شود.

اندازه‌گیری سطح مخازن

فشار هیدرواستاتیکی مایع یا اختلاف فشار میان قسمت پایین و بالای مخزن می‌تواند برای تعیین سطح مایع به کار رود.

پایش پمپ‌ها و کمپرسورها

اختلاف فشار مکش و دهش پمپ یا کمپرسور می‌تواند برای ارزیابی عملکرد، تشخیص اشکال و کنترل فرایند اندازه‌گیری شود.

پایش مبدل‌های حرارتی

افزایش افت فشار در مبدل حرارتی می‌تواند نشانه گرفتگی، رسوب یا محدودشدن مسیر سیال باشد.

سیستم‌های کاملاً پنوماتیکی

در واحدهای صنعتی قدیمی که کنترلرها، نمایشگرها و شیرهای کنترلی با سیگنال 3 تا 15 psi کار می‌کنند، این دستگاه مستقیماً قابل استفاده است.

مزایای محصول

• عملکرد بدون نیاز به برق
• خروجی استاندارد پنوماتیکی 0.2 تا 1 بار
• مناسب برای سیستم‌های کنترلی پنوماتیکی قدیمی
• ساختمان صنعتی و مقاوم
• کپسول و قسمت‌های ترشونده از استنلس‌استیل 316
• قابلیت انتقال سیگنال پنوماتیکی تا فاصله نسبتاً طولانی
• قابلیت تنظیم Zero و Span
• دقت مناسب برای تجهیزات پنوماتیکی صنعتی
• امکان استفاده برای اندازه‌گیری فشار، افت فشار، سطح و دبی
• دارای مجموعه تنظیم هوای یکپارچه در نسخه IAS-AG
• مناسب برای محیط‌هایی که استفاده از تجهیزات الکتریکی مطلوب نیست

مشخصات فنی ترانسمیتر اختلاف فشار پنوماتیکی فاکسبورو مدل 11DM-CS2-IAS-AG

• دقت حدود ±0.5٪ Span
• تکرارپذیری حدود 0.1٪ Span
• Dead Band حدود 0.1٪ Span
• هیسترزیس کپسول C حدود 0.1٪ Span
• فشار هوای تغذیه نامی 1.4 بار یا 20 psi
• محدوده معمول فشار تغذیه حدود 1.2 تا 1.5 بار
• اتصال هوای تغذیه 1/4 اینچ NPT
• اتصال خروجی پنوماتیکی 1/4 اینچ NPT
• اتصال فرایندی این مدل 1/2 اینچ NPT
• جنس کپسول این مدل استنلس‌استیل 316
