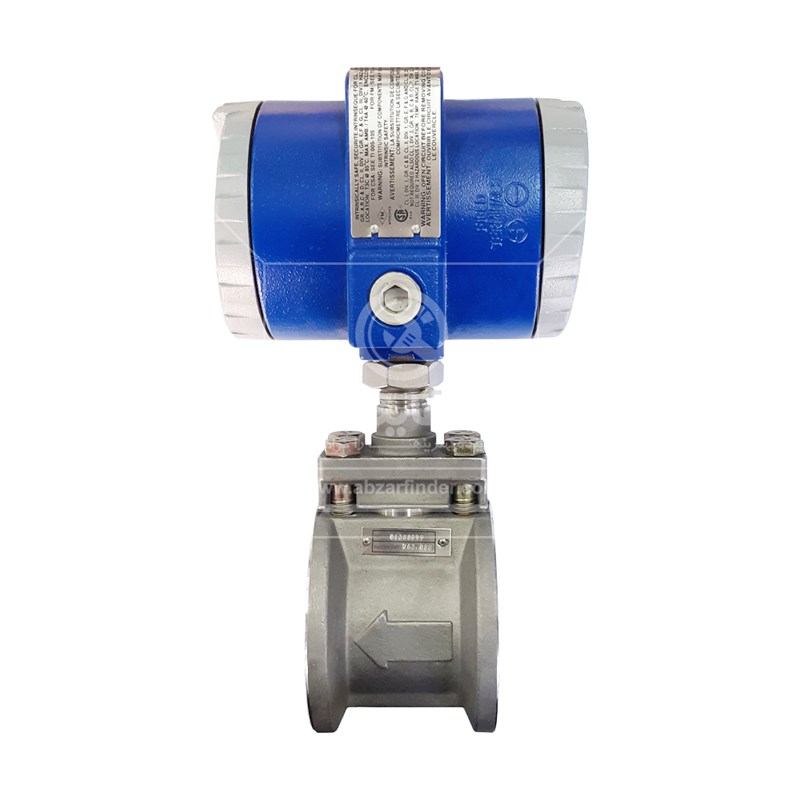

فلومتر ورتکس فاکسبرو (Foxboro 83W Vortex Flowmeter) برای مایعات، گازها و بخار استفاده می شود. این فلومتر با استفاده از اصل اندازه گیری گرداب ها یک سیگنال آنالوگ 4 تا 20 میلی آمپر یا یک سیگنال پالس تولید می کند. سیالی که از بدنه فلومتر جریان می یابد از شیدر گردابی که شکل خاصی دارد عبور می کند که باعث می شود گرداب هایی به طور متناوب از دو طرف شیدر (میله) شکل بگیرند و با سرعتی متناسب با سرعت جریان سیال این گردابه ها یک فشار دیفرانسیل متناوب ایجاد می کنند که توسط یک سنسور واقع در بالای شیدر شناسایی می شود. سیگنال الکتریکی توسط سنسور با فرکانسی متناسب با سرعت جریان تولید می شود. سپس این سیگنال الکتریکی توسط دستگاه پردازش می شود.
فلومتر ورتکس فاکسبرو برای دمای فرآیند بالا طراحی شده است. مدل 83W بخشی از خط بزرگ فاکسبورو است که این فلومتر گردابی برای مایع، گاز، بخار و برای مصارف عمومی ارائه می شود. از این فلومترها در صنایع شیمیائی و پتروشیمی برای مثال در قسمت تولید برق … در سیالاتی نظیر بخار اشباع، بخار بسیار داغ ، هوای فشرده ، نیتروژن ، گازهای دو فازی ، گاز دودکش ، دی اکسید کربن ، آب دمینرال ، حلالها ، روغن انتقال حرارت ، آب تغذیه بویلر و … می توان استفاده کرد.
ویژگی های محصول:
- حداکثر فشار : 1500 PSI
- ولتاژ : 10.5 تا 50 VDC
- بازه دما : 40- تا 85+ درجه سانتی گراد
- خروجی : 4 تا 20 میلی آمپر
- دقت سنجش : 1%
- کشور سازنده : آمریکا
: Description
83W-A Vortex Flowmeters measure fluid (liquid, gas, or steam) flow rates using the principle of vortex shedding. The flowmeters produce a 4 to 20 mA analog or a pulse signal proportional to the volumetric flow rate. Fluid flowing through the flowmeter body passes a specially shaped vortex shedder that causes vortices to form and shed alternately from the sides of the shedder at a rate proportional to the flow rate of the fluid. These shedding vortices create an alternating differential pressure that is detected by a sensor located above the shedder. An electrical signal is generated by the sensor with a frequency that is proportional to the flow rate. This electrical signal is then processed by the electronic module to produce either a pulse rate or analog (4 to 20 mA dc) output signal
