شیر دیافراگمی پنوماتیکی بورکرت مدل 2031

شیر دیافراگمی پنوماتیکی بورکرت مدل 2031

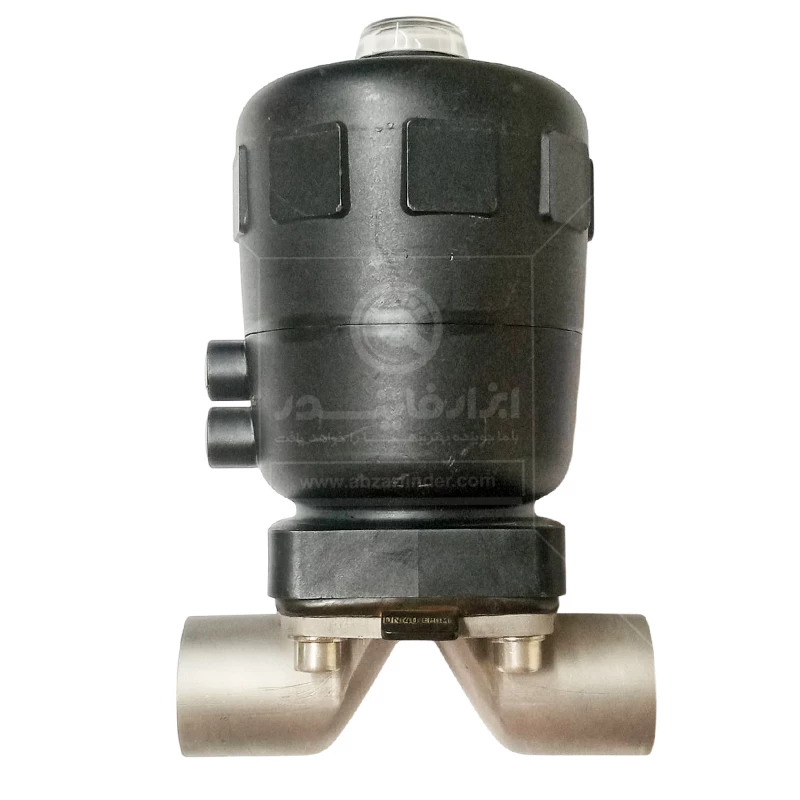

شیر Bürkert Type 2031 DN40 یک شیر دیافراگمی پنوماتیکی دو راهه با عملکرد Normally Closed است. بدنه استنلس‌استیل، دیافراگم EPDM، اتصال جوشی 48.3 میلی‌متری و حداکثر فشار کاری 6.5 بار از مشخصات این نمونه هستند. عملکرد مطمئن، آب‌بندی مناسب و جداسازی سیال از اکچویتور، این محصول را به گزینه‌ای مناسب برای کنترل خودکار جریان در خطوط صنعتی و بهداشتی تبدیل کرده است. طراحی دیافراگمی شیر باعث می‌شود سیال فرایندی با قطعات داخلی اکچویتور تماس نداشته باشد. به همین دلیل، احتمال آلودگی سیال و نفوذ مواد خورنده به بخش محرک کاهش پیدا می‌کند. این ویژگی شیر بورکرت Type 2031 را برای صنایع غذایی، دارویی، شیمیایی، تصفیه آب و خطوط انتقال سیالات حساس مناسب ساخته است.

نحوه عملکرد شیر بورکرت Type 2031

این شیر با استفاده از هوای فشرده کار می‌کند. با ورود هوای فرمان به اکچویتور، پیستون داخلی حرکت کرده و دیافراگم از روی نشیمنگاه بلند می‌شود؛ در نتیجه مسیر عبور سیال باز خواهد شد. کد عملکرد A روی پلاک نشان می‌دهد که شیر از نوع Normally Closed یا در حالت عادی بسته است. بنابراین در صورت قطع هوای فشرده، نیروی فنر داخلی دیافراگم را روی نشیمنگاه قرار می‌دهد و مسیر جریان به‌صورت خودکار بسته می‌شود. این ویژگی در فرایندهایی که هنگام قطع برق یا هوای ابزار دقیق باید جریان سیال متوقف شود، اهمیت زیادی دارد.

اجزای اصلی شیر

این شیر از سه قسمت اصلی تشکیل شده است:

1. بدنه استنلس‌استیل: مسیر ورود و خروج سیال را تشکیل می‌دهد و مقاومت مناسبی در برابر خوردگی دارد.
2. دیافراگم EPDM: وظیفه آب‌بندی و قطع یا وصل جریان را بر عهده دارد.
3. اکچویتور پنوماتیکی: با دریافت هوای فشرده، دیافراگم را حرکت داده و شیر را باز می‌کند.

قسمت شفاف بالای اکچویتور نیز به‌عنوان نشانگر بصری موقعیت شیر عمل می‌کند و امکان تشخیص باز یا بسته بودن آن را فراهم می‌سازد.

مزایای شیر دیافراگمی بورکرت مدل 2031

• آب‌بندی مناسب و مطمئن مسیر سیال
• عملکرد خودکار با هوای فشرده
• بسته‌شدن ایمن در صورت قطع هوای فرمان
• جداسازی کامل سیال از اکچویتور
• بدنه مقاوم از جنس استنلس‌استیل
• دیافراگم EPDM مناسب بسیاری از سیالات صنعتی
• طراحی کم‌فضای مرده و عبور مناسب جریان
• مناسب برای خطوط بهداشتی و فرایندی
• قابلیت نصب تجهیزات نمایش یا کنترل موقعیت
• ساخت کشور آلمان

کاربردهای شیر Bürkert Type 2031

شیر دیافراگمی پنوماتیکی بورکرت مدل 2031 در صنایع و فرایندهای مختلف مورد استفاده قرار می‌گیرد، از جمله:

• صنایع غذایی و تولید نوشیدنی
• صنایع دارویی و بهداشتی
• صنایع شیمیایی
• سیستم‌های تصفیه و انتقال آب
• خطوط هوای فشرده و گازهای خنثی
• تجهیزات شست‌وشوی صنعتی
• خطوط انتقال سیالات خورنده یا حساس
• فرایندهای خودکار قطع و وصل سیال

مشخصات فنی شیر دیافراگمی پنوماتیکی بورکرت مدل 2031

• مشخصات پایه
• نوع ولو : ساندرز
• جنس پایه : استینلس استیل 316L
• جنس  دیافراگم (plug material): EPDM
• حداکثر فشار کارکرد : 6.5 bar
• نوع عملکرد : 2 راهه (2/2) نرمالی کلوز (NC)
• نوع اتصالات : جوشی
• سایز اتصالات :  1/2 1 اینچ (PN10-DN40)
• مشخصات  اکچویتور
• نوع اکچویتور : دیافراگمی نیوماتیکی
• نوع عملکرد : دیافراگمی نیوماتیک از طریق هوای فشرده و یا گاز طبیعی
• محدوده فشار هوای نیوماتیک اکچیتور : 4.2 تا 10 بار
• کشور سازنده :  آلمان
