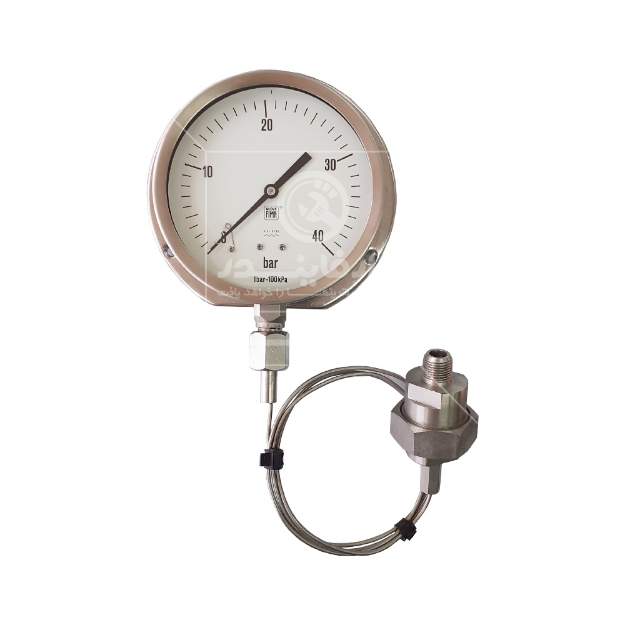

گیج فشار دیافراگمی کپیلاری دار نووا فیما

گیج فشار دیافراگمی کپیلاری نووا فیما (NOUVA FIMA Diaphragm Pressure Gauge With Capillary) برای اندازه گیری فشار هنگامی که محیط فرآیند نباید با اجزای تحت فشار اندازه گیری در تماس باشد، استفاده می شود. فشار توسط دیافراگم به مایع از محیط اندازه گیری شده و از آنجا به مؤلفه اندازه گیری، یعنی ابزار اندازه گیری یا فرستنده منتقل می شود. در بین دیافراگم  و ابزار اندازه گیری فشار ، لوله کاپیلاری برای از بین بردن یا به حداقل رساندن اثرات دما از سیال داغ که به ابزار اندازه گیری وصل شده است، قرار دارد.

دیافراگم به صورت مکانیکی به قسمت متحرک متصل شده است که باعث می شود نقص های کوچک دیافراگم تقویت شده و آنها را به عقربه منتقل کنند. فشار فرآیندی در قسمت تحتانی دیافراگم اعمال می شود، در حالی که قسمت فوقانی در فشار اتمسفر است. اختلاف فشار ناشی از دیافراگم ، دیافراگم را به سمت بالا حرکت می دهد و عقربه را به حرکت در می آورد. نکته مهم درباره کپیلاری این است که استفاده از این تجهیز منجر به افزایش زمان پاسخگویی می شود.

طول کپیلاری گیج فشار دیافراگمی کاپیلاری نووا فیمامحصول 3 متر است.

دیافراگم  و کپیلاری و تجهیزات اندازه گیری فشار باید به صورت یک سیستم بسته عمل کنند. عدم آب بندی مناسب تجهیزات و یا وجود هر گونه نشتی داخل این سیستم، می تواند تاثیر بسیار زیادی بر روی نتایج اندازه گیری داشته باشد.

کمپانی NOUVA FIMA اولین شرکت ایتالیایی است که تجهیزات صنعتی اندازه گیری فشار را تولید می‌کند. محصولات این شرکت دارای استاندارد ، دقت و ایمنی بالایی می‌باشد و دارای چندین گواهینامه  و استاندارد بین المللی در زمینه افزایش کیفیت محصولات و رضایت مشتری می‌باشد. دانش فنی بالا، قیمت مناسب و کیفیت برتر محصولات، عواملی هستند که باعث شده این شرکت از دیگر رقبای خود پیشی بگیرد.

ویژگی های محصول :

• گیج فشار دیافراگمی  کپیلاری دار نووا فیما
• رنج های فشار موجود : 0 تا 10 بار , 0 تا 40 بار و 0 تا 100 بار و همچنین 0 تا 160 PSI  , 0 تا 600PSI  و 0 تا 1600 PSI
• قطر صفحه : 15 سانتی متر
• طول دنباله : 3 متر
• نوع اتصال : دیافراگم با اتصال یونیون 1 اینچ
• قابل  نصب روی صفحه  یا دیوار
• جنس کیس  : استنلس استیل 304
• جنس اتصال و دیافراگم  : استنلس استیل 316L
• کشور سازنده : ایتالیا
• مشخصات دیافراگم مطابق کاتالوگ پیوست
