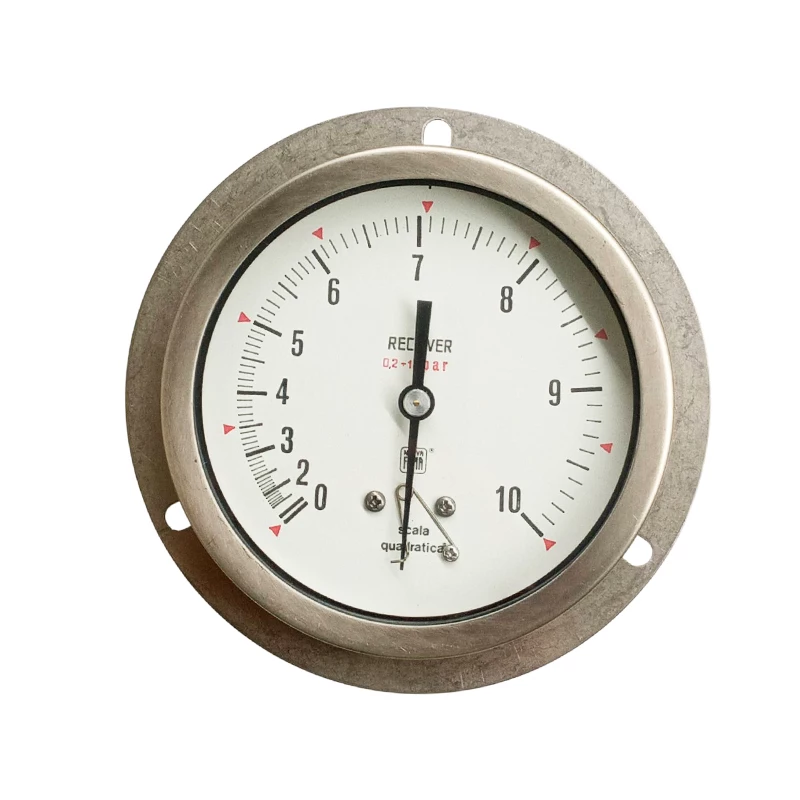

رسیور گیج تمام استینلس استیل برند نووا فیما

رسیور گیج تمام استینلس استیل برند NOVAFIMA

در این مدل، سیگنال ورودی 3 تا 15 PSIG است که یکی از استانداردهای رایج ابزار دقیق پنوماتیکی محسوب می‌شود. در این استاندارد، فشار 3 PSI معادل 0 درصد و فشار 15 PSI معادل 100 درصد محدوده اندازه‌گیری در نظر گرفته می‌شود. فشار دریافتی وارد مکانیزم حساس داخلی گیج شده و باعث حرکت عقربه روی صفحه می‌شود. بنابراین اپراتور می‌تواند مقدار متغیر فرآیندی را به‌صورت مستقیم و بدون استفاده از نمایشگر دیجیتال مشاهده کند.

یکی از ویژگی‌های مهم این رسیور گیج، وجود عبارت Quadratic Scale روی صفحه آن است. مقیاس Quadratic یا درجه دوم معمولاً در سیستم‌های اندازه‌گیری دبی بر اساس اختلاف فشار استفاده می‌شود، زیرا رابطه دبی با اختلاف فشار خطی نیست و دبی تقریباً با جذر اختلاف فشار متناسب است. به همین دلیل فاصله بین اعداد روی صفحه این گیج یکنواخت نیست و در مقادیر پایین، خطوط درجه‌بندی به یکدیگر نزدیک‌تر هستند. این ویژگی باعث می‌شود مقدار دبی حاصل از سیگنال ترانسمیتر اختلاف فشار به‌درستی نمایش داده شود.

این نوع Receiver Gauge معمولاً همراه با Differential Pressure Transmitter و تجهیزاتی مانند اریفیس پلیت، ونتوری یا Flow Nozzle مورد استفاده قرار می‌گیرد. ترانسمیتر اختلاف فشار ایجادشده توسط جریان سیال را اندازه‌گیری کرده و آن را به سیگنال پنوماتیکی 3 تا 15 PSI تبدیل می‌کند. سپس این سیگنال به رسیور گیج منتقل شده و عقربه مقدار متناظر دبی را روی صفحه نشان می‌دهد. به همین دلیل این تجهیز یکی از اجزای کاربردی سیستم‌های قدیمی اندازه‌گیری و کنترل دبی در واحدهای صنعتی است.

خرید و قیمت رسیور گیج تمام استینلس استیل برند نووا فیما

برای خرید رسیور گیج تمام استینلس استیل برند نووا فیما از طریق سایت ابزار فایندر اقدام نموده و همچنین برای استعلام قیمت رسیور گیج تمام استینلس استیل برند نووا فیما می توانید با کارشناسان فروش شرکت تماس حاصل فرمایید.

مشخصات فنی رسیور گیج تمام استینلس استیل نووا فیما

• سیگنال (فشار) ورودی : 3 تا 15 PSI
• رنج اسکیل (scale range) : 0 تا 10 جذری ( SQ root 10~0)
• قطر صفحه : 10 سانتی متر
• 1/4NPTM از پشت (Bottom back)
• نوع اتصال : اتصال از پشت
• دقت (Accuracy) : کلاس 1
• نحوه نصب : نصب روی دیوار و پنل (flash mount)
• قابلیت اضافه کردن روغن گلیسرین در صفحه
• جنس بدنه و کانکشن : استینلس استیل 316
• کشور سازنده : ایتالیا
