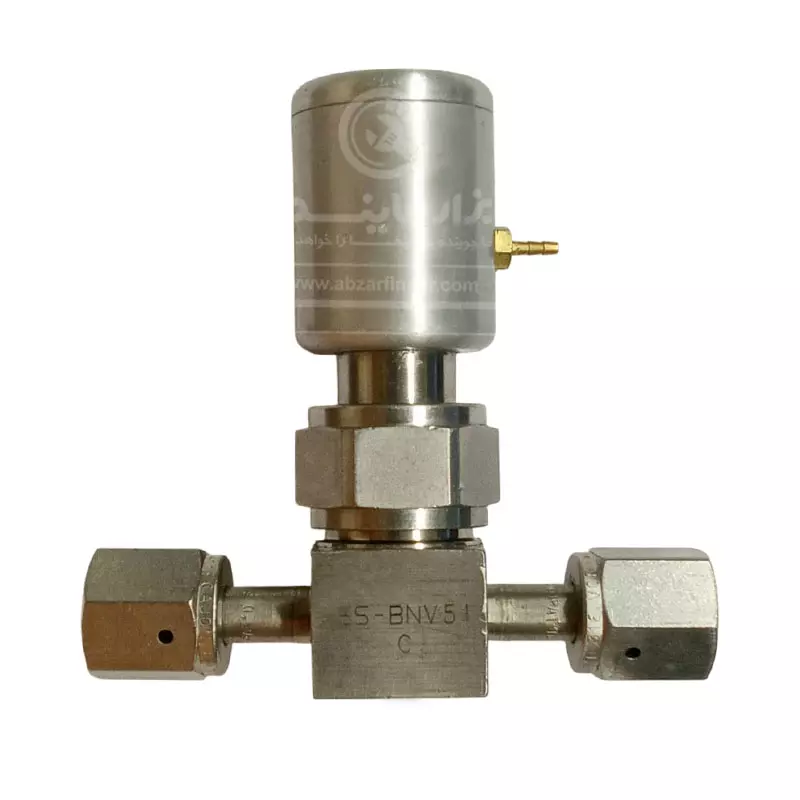

شیر نیوماتیک نوپرو (Nupro) مدل SS-BNV51

شیر نیوماتیک نوپرو (Nupro) مدل SS-BNV51

شیر نیوماتیک نوپرو (Nupro) مدل SS-یک شیر دو راهه High-Purity از نوع Bellows-Sealed و سری BN شرکت Swagelok است که برای قطع و وصل دقیق و مطمئن جریان گازها و سیالات در سیستم‌های حساس طراحی شده است. این محصول از بدنه استنلس استیل 316L بهره می‌برد و به کمک Bellows فلزی، مسیر سیال را از اجزای متحرک اکچویتور و محیط بیرون جدا می‌کند. ساختار بدون پکینگ این شیر باعث کاهش احتمال نشتی خارجی شده و آن را به گزینه‌ای مناسب برای سیستم‌های گاز خالص، خلأ، تجهیزات آنالیز و خطوط فرایندی حساس تبدیل کرده است. این مدل دارای اکچویتور پنوماتیکی Normally Closed با سیستم برگشت فنری است. در شرایط عادی و بدون هوای فرمان، فنر داخلی شیر را در وضعیت بسته نگه می‌دارد. با اعمال هوای فشرده به اکچویتور، پیستون حرکت کرده و Stem از روی نشیمنگاه بلند می‌شود و مسیر جریان باز می‌گردد. با قطع هوای فرمان، فنر مجدداً شیر را می‌بندد. این نحوه عملکرد امکان کنترل خودکار ولو از طریق سیستم‌های پنوماتیک و ابزار دقیق را فراهم می‌کند.  دو اتصال فرایندی این مدل از نوع 1/4 اینچ هستند و برای ایجاد آب‌بندی مطمئن در خطوط گاز و فرایندهای High-Purity طراحی شده‌اند. ضریب جریان این مدل Cv برابر 0.30 و قطر Orifice سری BN4 حدود 4 میلی‌متر است. فشار کاری مدل Normally Closed تا 125 psig یا 8.6 bar بوده و محدوده دمای سیال از 40- تا 93+ درجه سانتی‌گراد است. اکچویتور این سری قابلیت چرخش 360 درجه نسبت به بدنه را دارد که نصب و جهت‌دهی اتصال هوای فرمان را آسان‌تر می‌کند.

خرید و قیمت شیر نیوماتیک نوپرو (Nupro) مدل SS-BNV51

برای خرید شیر نیوماتیک نوپرو (Nupro) مدل SS-BNV51 از طریق سایت ابزار فایندر اقدام نموده و همچنین برای استعلام قیمت شیر نیوماتیک نوپرو (Nupro) مدل SS-BNV51 میتوانید با کارشناسان فروش شرکت تماس حاصل فرمایید.

مشخصات فنی شیر نیوماتیک نوپرو (Nupro) مدل SS-BNV51

• مدل: SS-BNV51
• نوع عملکرد : 2 راهی نرمالی کلوز (NC)
• سایز کانکشن ورودی و خروجی : 1/4 اینچ تیوب (1/4 Femail VCR fitting)
• سایز محل گذر سیال (Orific) : 0.157 اینچ (4 میلی متر) با CV 0.3
• محدوده ی فشار عملکرد : 14.5- (Vacuum) تا 125+ PSI (1- تا 8.6 بار)
• محدوده فشار عملکرد اکچویتور : 45 تا 120 PSI (3.1 تا 8.2 بار)
• جنس بدنه: استنلس استیل 316L
• کشور سازنده : آمریکا
  سایر مشخصات مطابق کاتالوگ پیوست
