ترانسمیتر فشار روزمونت مدل 1151GP8E22B2D3

ترانسمیتر فشار روزمونت مدل 1151GP8E22B2D3

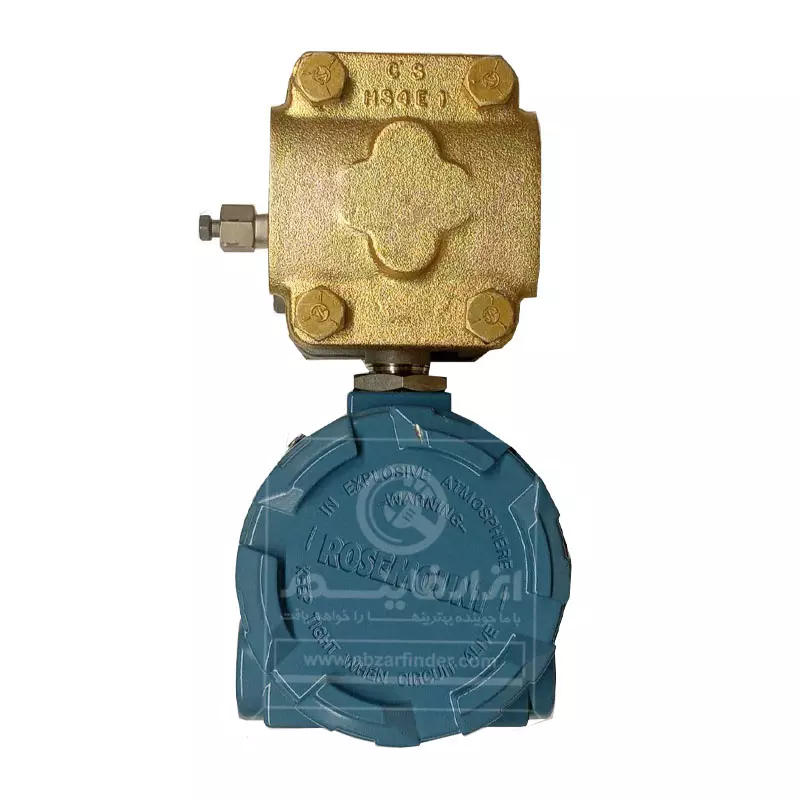

ترانسمیتر فشار روزمونت مدل 1151GP8E22B2D3 از سری معروف 1151 Alphaline برای اندازه‌گیری فشار گیج  طراحی شده است. مدل موردنظر دارای Range Code 8 بوده و حد بالای محدوده اندازه‌گیری آن 1000 psi است. این نمونه دارای خروجی آنالوگ 4 تا 20 میلی‌آمپر است. به‌طور ساده، وقتی فشار صفر است خروجی تقریباً 4 mA و در فشار 1000 psi خروجی 20 mA خواهد بود. بنابراین کنترلر، PLC، DCS یا نمایشگر می‌تواند فشار را از روی مقدار جریان الکتریکی محاسبه کند. ترکیب بدنه مقاوم صنعتی، قطعات در تماس با سیال از جنس استنلس استیل، خروجی استاندارد 4–20 میلی‌آمپر و رنج فشار بالا، این ترانسمیتر را به گزینه‌ای مناسب برای کاربردهای نفت و گاز، پتروشیمی، نیروگاهی، سیستم‌های هیدرولیک، خطوط انتقال سیالات، مخازن تحت فشار و سایر فرآیندهای صنعتی تبدیل کرده است. عملکرد این ترانسمیتر را می‌توان در چند مرحله ساده توضیح داد به اینصورت که، فشار سیال از طریق اتصال فرآیندی وارد قسمت سنسور ترانسمیتر می‌شود. فشار واردشده باعث ایجاد تغییر بسیار کوچک در مجموعه دیافراگم اندازه‌گیری می‌شود. در سری 1151 از مجموعه سنجش فشار Rosemount برای تبدیل این تغییر مکان مکانیکی به یک تغییر الکتریکی استفاده شده است. دیافراگم‌های جداکننده، فشار فرآیند را از طریق سیال پرکننده داخلی به المان حساس منتقل می‌کنند. مدار الکترونیکی داخل قسمت آبی‌رنگ دستگاه تغییر ایجادشده در سنسور را دریافت کرده و آن را به یک جریان الکتریکی استاندارد تبدیل می‌کند. این مدل به دلیل رنج بالا و خروجی استاندارد 4–20 میلی‌آمپر در بخش‌های مختلف صنعت ازجمله، خطوط انتقال سیالات تحت فشار، سیستم‌های هیدرولیک، کمپرسورها و پمپ‌ها، مانیتورینگ فشار خطوط تولید و ... قابل استفاده است. با توجه به رنج 1000 psi، این نمونه مخصوص کاربردهایی است که فشار کاری نسبتاً بالایی دارند.

خرید و قیمت ترانسمیتر فشار روزمونت مدل 1151GP8E22B2D3

برای خرید ترانسمیتر فشار روزمونت مدل 1151GP8E22B2D3 از طریق سایت ابزار فایندر اقدام نموده و همچنین برای استعلام قیمت ترانسمیتر فشار روزمونت مدل 1151GP8E22B2D3 میتوانید با کارشناسان فروش شرکت تماس حاصل فرمایید.

مشخصات فنی ترانسمیتر فشار روزمونت مدل 1151GP8E22B2D3

• مدل:  1151GP8E22B2D3 (کد 8)
• محدوده فشار قابل تنظیم (Span limit): حداقل166PSI (11بار ) و حداکثر 1000PSI (70بار)
• حداکثر فشار قابل تحمل (Static Pressure) : 2000PSI (140بار)
• جنس دیافراگم : استینلس استیل 316L
• جنس فلنج : استینلس استیل 316
• جنس کیس : آلیاژ آلومینیوم فشرده
• نوع و سایز کانکشن فرایند (Process connection) : Oval flange 1/2 or 1/4 NPTF
• سایز کانکشن الکتریکال (electrical connection) : 1/2 NPTF
• سیگنال خروجی : 4 تا 20 میلی آمپر liniear
• ولتاژ تغذیه : 12 تا 45 ولت DC
• کشور سازنده : آمریکا
  سایر مشخصات مطابق کاتالوگ پیوست
