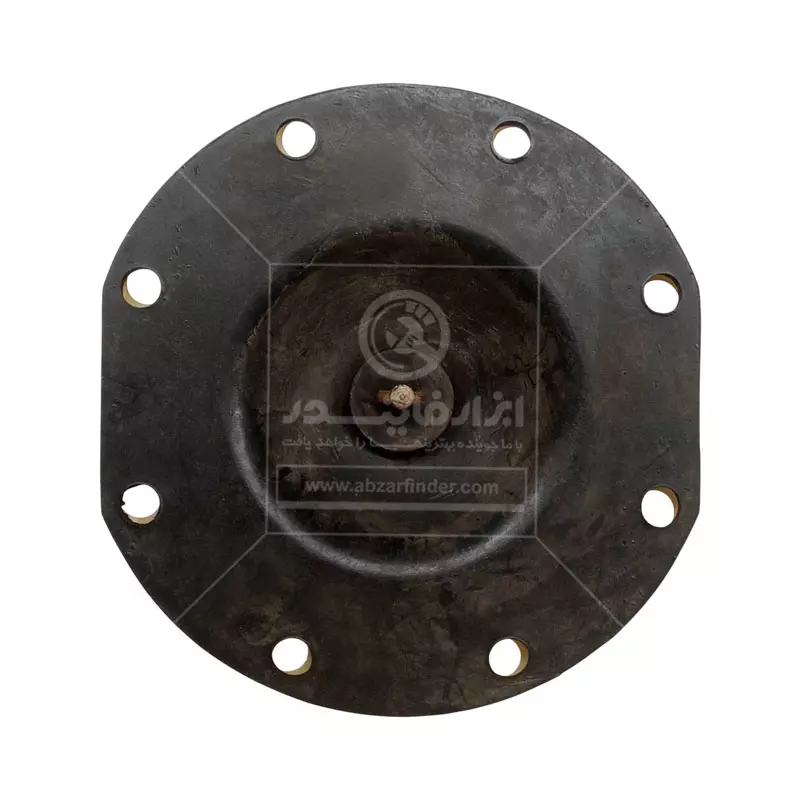

دیافراگم یدکی شیر دیافراگمی ساندرز 241×228 میلی‌متر

دیافراگم یدکی شیر دیافراگمی ساندرز241×228 میلی‌متر

دیافراگم یدکی شیر دیافراگمی ساندرز 241×228 میلی‌متر یکی از مهم‌ترین قطعات یدکی و آب‌بندی در دیافراگم ولوهای صنعتی ساندرز است که وظیفه کنترل جریان و جداسازی کامل سیال فرایندی از Stem، Compressor و سایر اجزای مکانیکی شیر را بر عهده دارد. این دیافراگم‌ها بسته به شرایط کاری در انواع الاستومری و PTFE تولید می‌شوند و برای سرویس‌های آب، مواد شیمیایی، اسیدها، قلیاها و سیالات خورنده یا ساینده قابل استفاده هستند. انتخاب جنس مناسب دیافراگم باید بر اساس سایز ولو، نوع سیال، فشار، دما و شرایط فرایندی انجام شود. در شیر دیافراگمی، برخلاف بسیاری از شیرهای معمولی، Stem، Compressor و سایر اجزای متحرک مستقیماً با سیال تماس ندارند. دیافراگم به‌عنوان یک سد انعطاف‌پذیر میان سیال و مکانیزم شیر عمل می‌کند. این ویژگی احتمال خوردگی بخش‌های متحرک، نشت سیال به قسمت Bonnet و آلودگی محیط را تا حد زیادی کاهش می‌دهد. Saunders همچنین طراحی شیرهای خود را به گونه‌ای انجام داده که دیافراگم در بسیاری از مدل‌ها بدون خارج کردن کامل بدنه شیر از خط قابل تعویض باشد. عملکرد این قطعه بسیار ساده اما بسیار مهم است. هنگامی که Handwheel یا Actuator شیر حرکت می‌کند، نیروی حاصل توسط Stem و سپس Compressor به دیافراگم منتقل می‌شود. در حالت بسته، کمپرسور دیافراگم را به سمت نشیمن یا Weir داخل بدنه فشار می‌دهد. در نتیجه دیافراگم روی مسیر عبور سیال قرار گرفته و جریان متوقف می‌شود. در حالت باز، Stem و Compressor به سمت بالا حرکت می‌کنند و دیافراگم نیز از سطح داخلی بدنه فاصله می‌گیرد، در نتیجه مسیر عبور سیال باز می‌شود. خاصیت انعطاف‌پذیری دیافراگم باعث می‌شود عملیات باز و بسته شدن بارها انجام شود، بدون آنکه قطعات مکانیکی شیر با سیال تماس مستقیم داشته باشند.

خرید و قیمت دیافراگم یدکی شیر دیافراگمی ساندرز 241×228 میلی‌متر

برای خرید دیافراگم یدکی شیر دیافراگمی ساندرز 241×228 میلی‌متر از طریق سایت ابزار فایندر اقدام نموده و همچنین برای استعلام قیمت دیافراگم یدکی شیر دیافراگمی ساندرز 241×228 میلی‌متر میتوانید با کارشناسان فروش شرکت تماس حاصل فرمایید.

مشخصات فنی دیافراگم یدکی شیر دیافراگمی ساندرز 241×228 میلی‌متر

• طول : 228 میلی متر
• عرض : 241 میلی متر
• تعداد سوراخ ها : 8
• نوع ساختار : دو لایه (یک لایه EPDM و یک لایه PTFE ضد سایش)
• نوع اتصال به شفت : قلاب سلیبی
• کشور سازنده : آلمان
