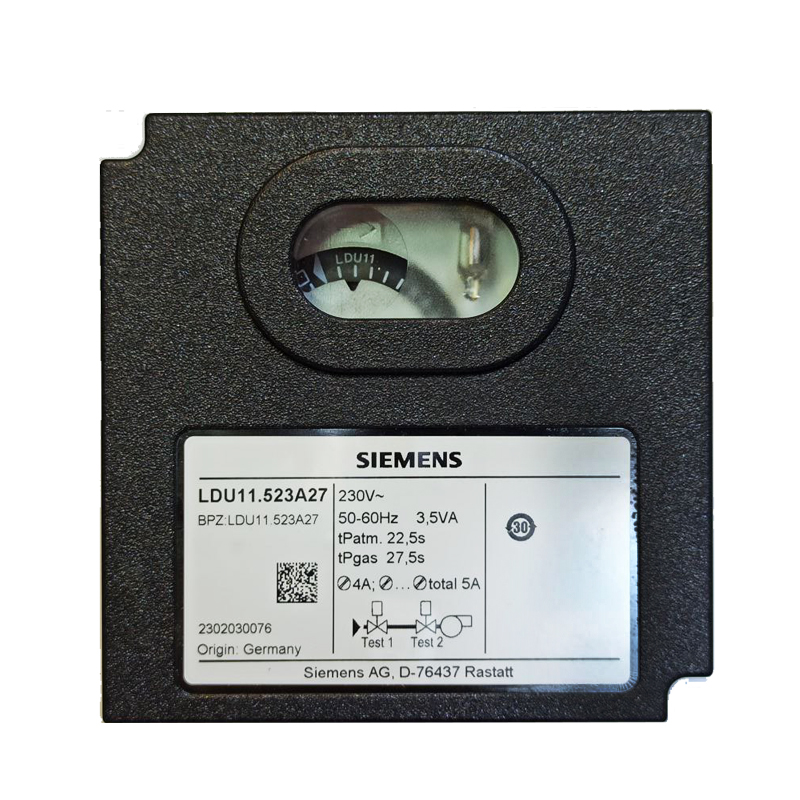

رله نشت یاب زیمنس مدل LDU11.523A27

رله نشت یاب زیمنس مدل LDU11.523A27

رله نشتی‌یاب زیمنس مدل LDU11.523A27 یک رله حفاظتی برای تشخیص نشتی جریان (Earth Leakage) است که در سیستم‌های الکتریکی برای محافظت از افراد و تجهیزات در برابر جریان نشتی به کار می‌رود. این رله زمانی که گاز مشعل نشتی داشته باشد باعث بسته شدن شیر متصل به مشعل می شود و مانع روشن شدن مشعل می شود. رله نشتی یاب زیمنس مدل LDU11.523A27 در خطوط گازی استفاده می شود.

عملکرد و مزایا رله نشت یاب زیمنس مدل LDU11.523A27

• آزمون خودکار نشتی در هر سیکل مشعل: قبل از سوخت‌گیری و بعد از خاموشی برای اطمینان از نداشتن نشتی

• قفل ایمنی خودکار: اگر نشتی تشخیص داده شود، عملکرد مشعل متوقف و دستگاه قفل می‌شود

• تشخیص دقیق محل خطا: با توقف نشانگر چرخان و اعلام شیر نشت‌کننده

• طراحی نصب آسان: پایه‌دار پلاگین و اتصالات استاندارد برای دقت عملکرد و نصب راحت

 کاربردهای رله نشت یاب زیمنس مدل LDU11.523A27

• سیستم‌های گرمایش صنعتی و تجاری

• واحدهای مشعل گازی با دو شیر ایمنی

• کارگاه‌های استانداردسازی مشعل با الزامات ایمنی بالا

قیمت و خرید رله نشت یاب زیمنس مدل LDU11.523A27

مشخصات فنی رله نشت یاب زیمنس مدل LDU11.523A27

• نوع سیستم: Valve Proving System مطابق با استاندارد EN 1643، کنترل نشتی شیرهای گاز

• ولتاژ تأمین: 220–240 VAC، 50/60 Hz

• زمان‌های آزمون:

  • t3 (پر شدن فضای بین شیرها): حدود 5 ثانیه

  • t4 (تخلیه فضا): حدود 5 ثانیه

• مناطق عملکرد: انجام دو مرحله تست فشار بین شیرهای ایمنی گاز:

  1. تخلیه فشار نسبي برای بررسی نشتی شیر اصلی (Test1)

  2. اعمال فشار برای بررسی نشتی شیر مسدودکننده (Test2)

• تشخیص خطا: نشانگر چرخان توقف می‌کند و دکمه ریست روشن می‌شود تا مشخص شود کدام شیر نشتی دارد

• Reset: دارای دکمه ریست دستی روی دستگاه و امکان ریست از راه دور

• ضریب ایمنی و گواهی: دارای تأییدیه‌های cULus، FM، CE و تطبیق با استاندارد EN 1643 و EN 161 برای کاربردهای گازی

• درجه حفاظت: IP40

• رنج دما : 20- تا 60+ درجه سانتیگراد
