ترموکوپل تایپ J طول 150 میلی متر

ترموکوپل تایپ J طول 150 میلی متر

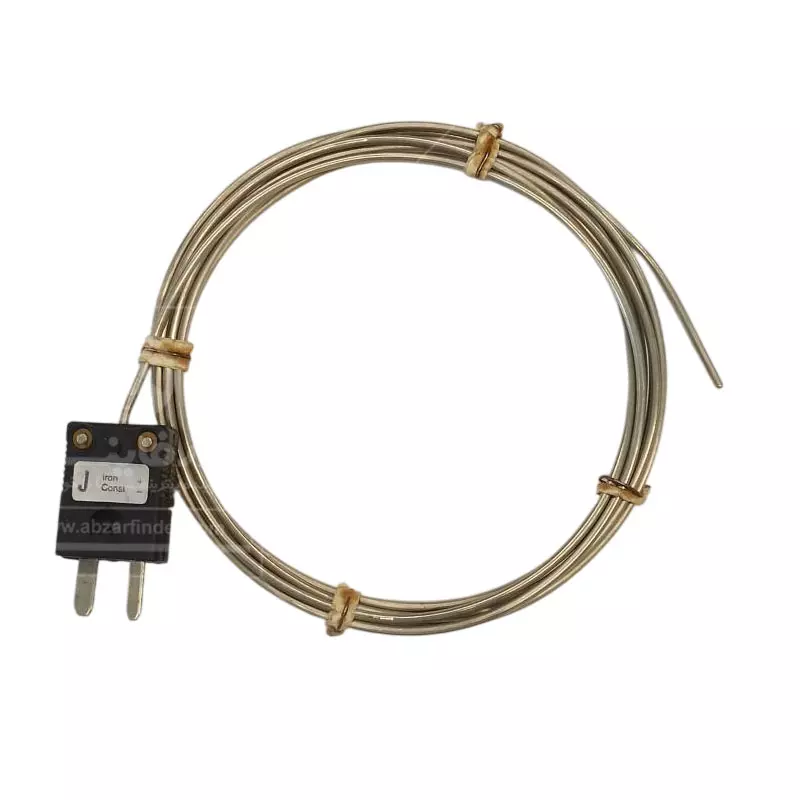

ترموکوپل تایپ J طول 150 میلی متر یک ترموکوپل نوع J غلاف‌دار و انعطاف‌پذیر است که برای اندازه‌گیری دما در تجهیزات صنعتی و آزمایشگاهی استفاده می‌شود. عنصر حسگر آن از دو فلز آهن و کنستانتان تشکیل شده و تغییرات دما را به یک سیگنال الکتریکی بسیار کوچک تبدیل می‌کند. این ترموکوپل دارای قطر 1/16 اینچ، طول 150میلی‌متر و کانکتور مینیاتوری نری نوع J است. قطر کم آن باعث پاسخ‌دهی سریع به تغییرات دما می‌شود و برای اندازه‌گیری دمای قالب‌ها، سطوح فلزی، دستگاه‌های حرارتی، اکسترودرها و تجهیزات آزمایشگاهی مناسب است. ترموکوپل بر اساس اثر سیبک – Seebeck Effect عمل می‌کند. در نوک سنسور، سیم آهن و سیم کنستانتان به یکدیگر متصل شده‌اند. هنگامی که دمای این نقطه با دمای محل اتصال کانکتور یا دستگاه اندازه‌گیری تفاوت داشته باشد، یک ولتاژ بسیار کوچک در حد میلی‌ولت تولید می‌شود. حساسیت ترموکوپل J در محدوده کاری معمول، تقریباً 50 تا 55 میکروولت بر درجه سلسیوس است؛ بنابراین خروجی آن سیگنال خطی 4تا 20 میلی‌آمپر نیست و باید مستقیماً به ورودی مخصوص Type J یا به یک ترانسمیتر دما متصل شود. از مزایای این ترموکوپل می توان به قطر بسیار کم و پاسخ حرارتی سریع، انعطاف‌پذیری مناسب برای نصب در مسیرهای محدود، حساسیت بیشتر نسبت به Type K، قیمت مناسب، مناسب برای محیط‌های خلأ، خنثی و احیایی، اتصال سریع به وسیله کانکتور مینیاتوری و امکان استفاده در قالب‌ها، تجهیزات آزمایشگاهی و ماشین‌آلات صنعتی اشاره کرد. Type J به‌ویژه در صنایع پلاستیک، قالب‌گیری، اکسترودرها و Hot Runnerها کاربرد زیادی دارد. در هنگام نصب دقت شود که دستگاه نمایشگر باید روی Type J تنظیم شود، پایه مثبت Iron و پایه منفی Constantan باید مطابق علامت‌های کانکتور وصل شوند، برای ادامه کابل از کابل جبرانی یا کابل ترموکوپل Type J استفاده شود؛ سیم مسی معمولی می‌تواند خطا ایجاد کند و کانکتور از منبع حرارت دور نگه داشته شود.

خرید و قیمت ترموکوپل تایپ J طول 150 میلی متر

برای خرید ترموکوپل تایپ J طول 150 میلی متر از طریق سایت ابزار فایندر اقدام نموده و همچنین برای استعلام قیمت ترموکوپل تایپ J طول 150 میلی متر میتوانید با کارشناسان فروش شرکت تماس حاصل فرمایید.

مشخصات فنی ترموکوپل تایپ J طول 150 میلی متر

• طول کابل:  150 میلی متر
• قطر خارجی: 1/6 اینچ
• نوع بدنه: غلاف‌دار و انعطاف‌پذیر
• تعداد پایه: دو پایه پلاریزه
• علامت پایه ها: مثبت برای آهن و منفی برای کنستانتان
• خروجی: ولتاژ ترموالکتریکی در حد میلی‌ولت
• شعاع خمش پیشنهادی:  معمولاً حداقل ۳ تا ۵ برابر قطر غلاف
