فلومتر شیشه‌ای شناوری/روتامتر گاز VEB MLW مدل 514202

فلومتر شیشه‌ای شناوری/روتامتر گاز VEB MLW مدل 514202

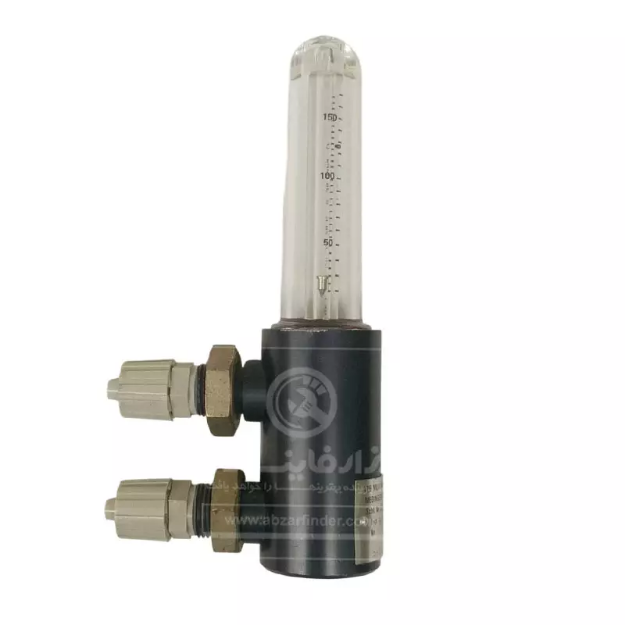

فلومتر شیشه‌ای شناوری/روتامتر گاز VEB MLW مدل 514202 برای اندازه‌گیری و تنظیم دبی حجمی گاز هیدروژن H₂ در مسیرهای آزمایشگاهی یا صنعتی سبک استفاده می‌شود. بدنه‌ی آن شامل یک پایه‌ی فلزی مشکی، لوله‌ی شیشه‌ای مدرج، شناور فلزی داخل لوله، دو اتصال ورودی/خروجی جانبی و احتمالاً یک شیر سوزنی/اتصال شلنگی برای کنترل جریان است. و ساخت آلمان شرقی سابق است. فشار نامی آن PN 0.6 MPa معادل حدود 6 bar است. دستگاه برای نمایش مستقیم دبی گاز در رنج حدود 0 تا 150 طراحی شده و به صورت کاملاً مکانیکی، بدون برق و با حرکت شناور داخل لوله مدرج کار می‌کند. برای استفاده عملی با هیدروژن، تست نشتی، کنترل سلامت شیشه و کالیبراسیون مجدد ضروری است. این دستگاه از اصل Variable Area استفاده می‌کند. گاز از پایین لوله وارد می‌شود و به سمت بالا حرکت می‌کند. جریان گاز، شناور فلزی داخل لوله را بالا می‌برد. هرچه دبی بیشتر شود، شناور بالاتر می‌رود. چون لوله‌ی شیشه‌ای داخلی مخروطی است، با بالا رفتن شناور، سطح عبور گاز بیشتر می‌شود تا نیروی رو به بالای جریان با وزن شناور به تعادل برسد. موقعیت شناور روی خط مدرج، مقدار دبی را نشان می‌دهد. در فلومترهای Variable Area، هر موقعیت شناور با یک دبی مشخص متناظر است و عدد روی مقیاس باید مستقیماً خوانده شود. نکته مهم این است که این نوع فلومتر باید کاملاً عمودی نصب شود و جهت جریان معمولاً از پایین به بالا است. اگر افقی یا کج نصب شود، خطای زیادی ایجاد می‌شود، چون عملکرد دستگاه به حرکت آزاد شناور و نیروی جاذبه وابسته است. این فلومتر مخصوص هیدروژن کالیبره شده است. یعنی عددی که روی شیشه می‌خوانید برای چگالی، ویسکوزیته، فشار و دمای مشخص هیدروژن معتبر است. اگر همین دستگاه را برای هوا، نیتروژن، آرگون یا گاز دیگر استفاده کنید، عدد خوانده‌شده مستقیم درست نیست و باید ضریب تصحیح اعمال شود. دلیلش این است که در فلومترهای شناوری، موقعیت شناور به خواص گاز وابسته است. اگر برای کار دقیق آزمایشگاهی یا صنعتی می‌خواهید از آن استفاده کنید، بهتر است دستگاه دوباره توسط آزمایشگاه کالیبراسیون با گاز مرجع یا با گاز معادل کالیبره شود.

خرید و قیمت فلومتر شیشه‌ای شناوری/روتامتر گاز VEB MLW مدل 514202

برای خرید فلومتر شیشه‌ای شناوری/روتامتر گاز VEB MLW مدل 514202 از طریق سایت ابزار فایندر اقدام نموده و همچنین برای استعلام قیمت فلومتر شیشه‌ای شناوری/روتامتر گاز VEB MLW مدل 514202 میتوانید با کارشناسان فروش شرکت تماس حاصل فرمایید.

مشخصات فنی فلومتر شیشه‌ای شناوری/روتامتر گاز VEB MLW مدل 514202

• مدل: 514202
• رنج اندازه گیری کالیبره شده : 0 تا 160 لیتر در ساعت در فشار 3.5 بار برای گاز هیدروژن
• سایز کانکشن ها : 10 میلی متر تیوب
• فاصله مرکز تا مرکز کانکشن ها: 40 میلی متر
• جنس کانکشن ها : PVC
• جنس بدنه : آلیاژ آلومینیوم فشرده با کوتینگ مشکی
• جنس تیوب : پیرکس نشکن
• جنس گوی : استینلس استیل 316
• حداکثر فشار قابل تحمل : 6 بار (0.6 Mpa)
• کشور سازنده: آلمان
