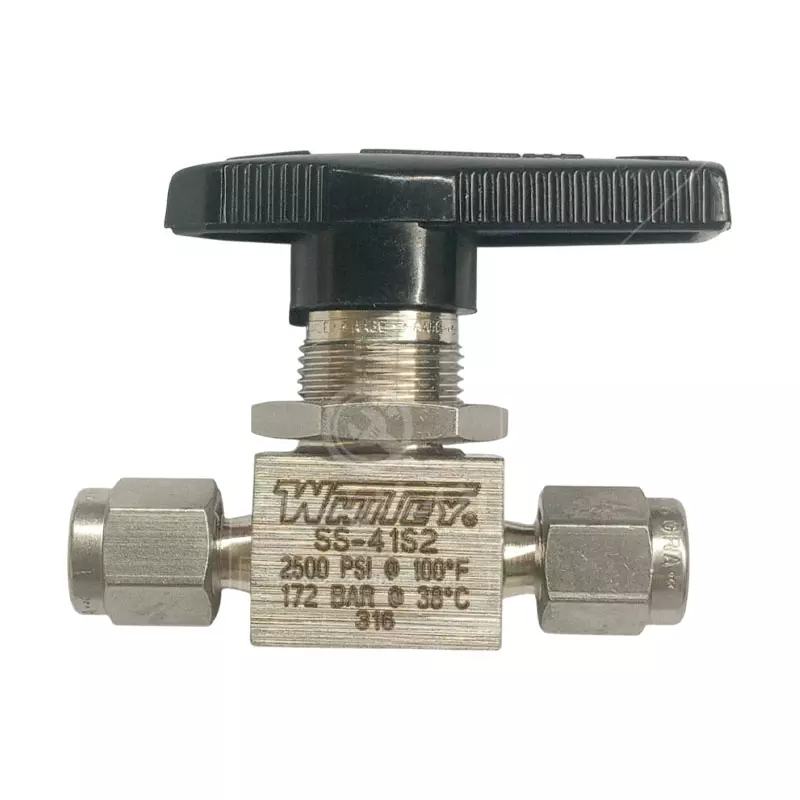

شیر توپی وایتی مدل SS-41S2

شیر توپی وایتی مدل SS-41S2

شیر توپی  وایتی مدل SS-41S2 یک بال ولو ابزار دقیق کوچک، یک‌تکه، دوطرفه و مستقیم از سری اصلی 40 است. این شیر دارای بدنه و Ball-Stem از جنس استنلس استیل 316، دو اتصال تیوبی Swagelok سایز 1/8 اینچ، ضریب جریان 0.20 و سوراخ عبوری 2.36 میلی‌متر است. این شیر برای قطع و وصل خطوط کم‌دبی و پرفشار ابزار دقیق مناسب است، اما نباید به‌عنوان شیر کنترل دبی یا شیر اطمینان استفاده شود. داخل بدنه شیر یک توپ کروی دارای سوراخ عبوری قرار دارد که همراه با محور یا Stem می‌چرخد، هنگامی‌که سوراخ داخل توپ در امتداد ورودی و خروجی شیر قرار بگیرد، مسیر عبور سیال باز می‌شود، در این وضعیت سیال از سوراخ مرکزی توپ عبور می‌کند، افت فشار نسبتاً کم است و جهت دسته معمولاً با جهت مسیر جریان هم‌راستا است. در حالت بسته با چرخاندن دسته تقریباً 90 درجه، سوراخ توپ عمود بر مسیر لوله قرار می‌گیرد و بدنه توپر توپ مقابل مسیر جریان قرار می‌گیرد، پکینگ یا سیت‌های PTFE اطراف توپ آب‌بندی ایجاد می‌کنند و جریان تقریباً به‌طور کامل قطع می‌شود. این شیر برای قرارگیری در وضعیت کاملاً باز یا کاملاً بسته طراحی شده است و سازنده استفاده طولانی‌مدت از آن را در وضعیت نیمه‌باز برای تنظیم دبی توصیه نمی‌کند. این بال ولو عمدتاً برای خطوط کم‌قطر ابزار دقیق از جمله خطوط نمونه‌گیری گاز و مایع، سیستم‌های آنالایزر، خطوط هوای ابزار دقیق، سیستم‌های کالیبراسیون و غیره استفاده می شود. استفاده از آن برای اکسیژن خالص، هیدروژن، سرویس‌های خلأ شدید، سیالات خورنده یا سرویس‌های بسیار تمیز باید براساس سازگاری متریال، نوع تمیزکاری، روان‌کننده داخلی و کد کامل سفارش بررسی شود. از مهمترین مزایای این مدل میتوان به تحمل فشار بالا نسبت به ابعاد کوچک، بدنه مقاوم SS316، ابعاد کوچک و وزن کم، اتصالات تیوبی مطمئن و غیره اشاره کرد.

خرید و قیمت شیر توپی  وایتی مدل SS-41S2

برای خرید شیر توپی  وایتی مدل SS-41S2 از طریق سایت ابزار فایندر اقدام نموده و همچنین برای استعلام قیمت شیر توپی وایتی مدل SS-41S2 میتوانید با کارشناسان فروش شرکت تماس حاصل فرمایید.

مشخصات فنی شیر توپی  وایتی مدل SS-41S2

• مدل: SS-41S2
• نوع شیر: Ball Valve
• نوع مکانیزم : Straight ball valve
• سایز و نوع کانکشن ورودی و خروجی : 1/8 اینچ OD (TUBE)
• جنس بدنه و کانکشن ها: استنلس استیل 316 (316SS)
• حداکثر فشار مجاز کارکرد :  2500 PSI (حدود 170 بار)
• کشور سازنده : آمریکا
