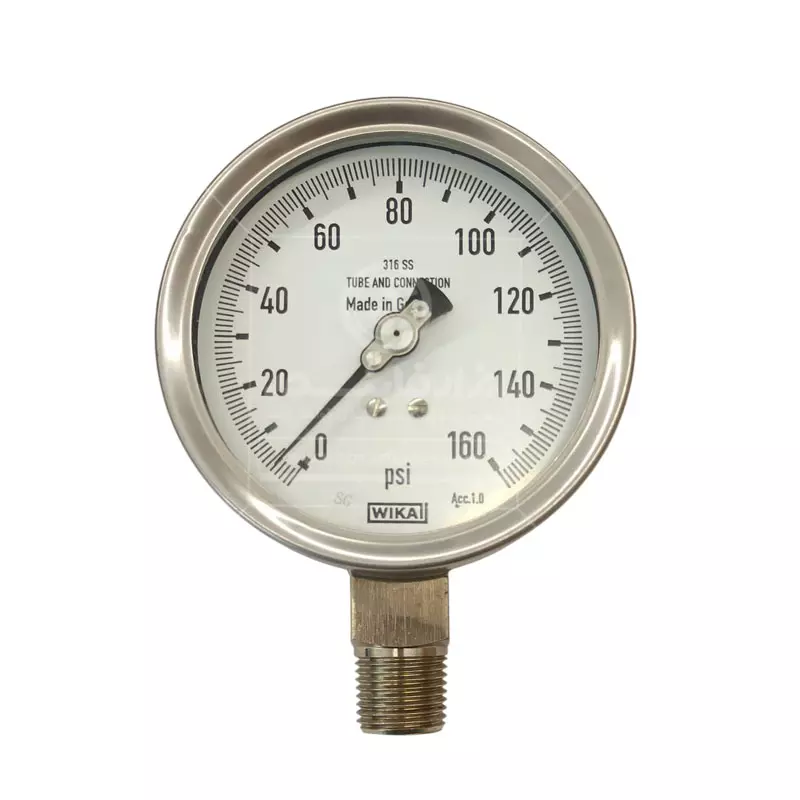

گیج فشار تمام استیل ویکا مدل 232.50.100 رنج 160 psi

گیج فشار تمام استیل ویکا مدل 232.50.100 رنج 160 psi

گیج فشار تمام استیل ویکا مدل 232.50.100 رنج 160 psi فشار داخل یک خط یا تجهیز را اندازه‌گیری کرده و مقدار آن را به‌صورت مکانیکی توسط عقربه روی صفحه نشان می‌دهد. به‌عنوان مثال می‌توان آن را روی خروجی پمپ، کمپرسور، مخزن تحت فشار، خطوط آب، روغن، هوا، گاز و بسیاری از فرایندهای صنعتی نصب کرد. در داخل این فشارسنج یک لوله فلزی خمیده به نام لوله بوردون یا Bourdon Tube قرار دارد. این لوله معمولاً به شکل حرف C ساخته می‌شود و یک سر آن به ورودی فشار متصل است. هنگامی که سیال از اتصال پایین وارد گیج می‌شود، فشار وارد لوله بوردون شده و باعث می‌شود این لوله اندکی تمایل به بازشدن یا صاف‌شدن پیدا کند. مقدار این تغییر شکل بسیار کم است، اما توسط یک مکانیزم مکانیکی شامل رابط، چرخ‌دنده و محور تقویت می‌شود. حرکت لوله بوردون از طریق این مکانیزم به عقربه منتقل می‌شود و عقربه روی صفحه حرکت می‌کند. هرچه فشار بیشتر باشد، تغییر شکل لوله نیز بیشتر شده و عقربه عدد بالاتری را نشان می‌دهد. بعد از کاهش فشار، خاصیت ارتجاعی استیل باعث می‌شود لوله بوردون به شکل اولیه برگردد و عقربه نیز به سمت صفر حرکت کند. این روش اندازه‌گیری کاملاً مکانیکی است و به منبع تغذیه نیاز ندارد. اصطلاح تمام‌استیل به این معناست که اجزای اصلی مانند بدنه، مکانیزم، رینگ، اتصال و لوله بوردون فلزی و استنلس استیل هستند. اتصال گیج در قسمت پایین بدنه قرار دارد و به آن اتصال پایین یا Lower Mount گفته می‌شود. این نوع اتصال برای نصب مستقیم گیج روی خطوط لوله، ولوها، منیفولدها، رگلاتورها، مخازن و تجهیزات صنعتی بسیار رایج است. در این مدل داخل قاب مایع وجود ندارد. این نسخه برای سیستم‌هایی مناسب است که فشار نسبتاً ثابت دارند و لرزش مکانیکی یا ضربان فشار شدید در آن‌ها وجود ندارد. مزیت نوع خشک، خوانایی طبیعی صفحه، تحمل دمای بالاتر سیال و قیمت معمولاً پایین‌تر است.

خرید و قیمت گیج فشار تمام استیل ویکا مدل 232.50.100 رنج 160 psi

برای خرید گیج فشار تمام استیل ویکا مدل 232.50.100 رنج 160 psi از طریق سایت ابزار فایندر اقدام نموده و همچنین برای استعلام قیمت گیج فشار تمام استیل ویکا مدل 232.50.100 رنج 160 psi میتوانید با کارشناسان فروش شرکت تماس حاصل فرمایید.

مشخصات فنی گیج فشار تمام استیل ویکا مدل 232.50.100 رنج 160 psi

• مدل:  232.50.100
• بازه فشار: 0 تا 160 psi
• قطر صفحه: 10 سانتی متر
• نوع اتصال: از زیر
• جنس اتصال: جنس اتصال: استنلس استیل 316
• سایز اتصال: 1/2 اینچ
• کشور سازنده: آلمان
