این تجهیزات از جمله تجهیزات پرکاربرد ابزار دقیق جهت کنترل فرآیندهای صنعتی میباشد که اغلب برای اندازه گیری فشار گاز یا مایع به کار می رود.سری EJA-Aاز موفقترین خطوط انتقال دهنده بوده که0.065%دقت,پایایی0.1%و3000PSI MWPازجمله ویژگی های آن است.
ترانسمیتر های فشار (مانند ترانسمیتر فشار EJA530A-EDS7N ژاپن) روي لوله ها و مخازن نصب میشوند و فشار سیال در تماس با خود را اندازه گیری و سیگنال مناسب را به اتاق کنترل یا کنترلر منتقل میکند. ترانسميترها از سه قسمت اصلي سنسور، آمپلیفایر و ترانسديوسر تشکیل شده اند.

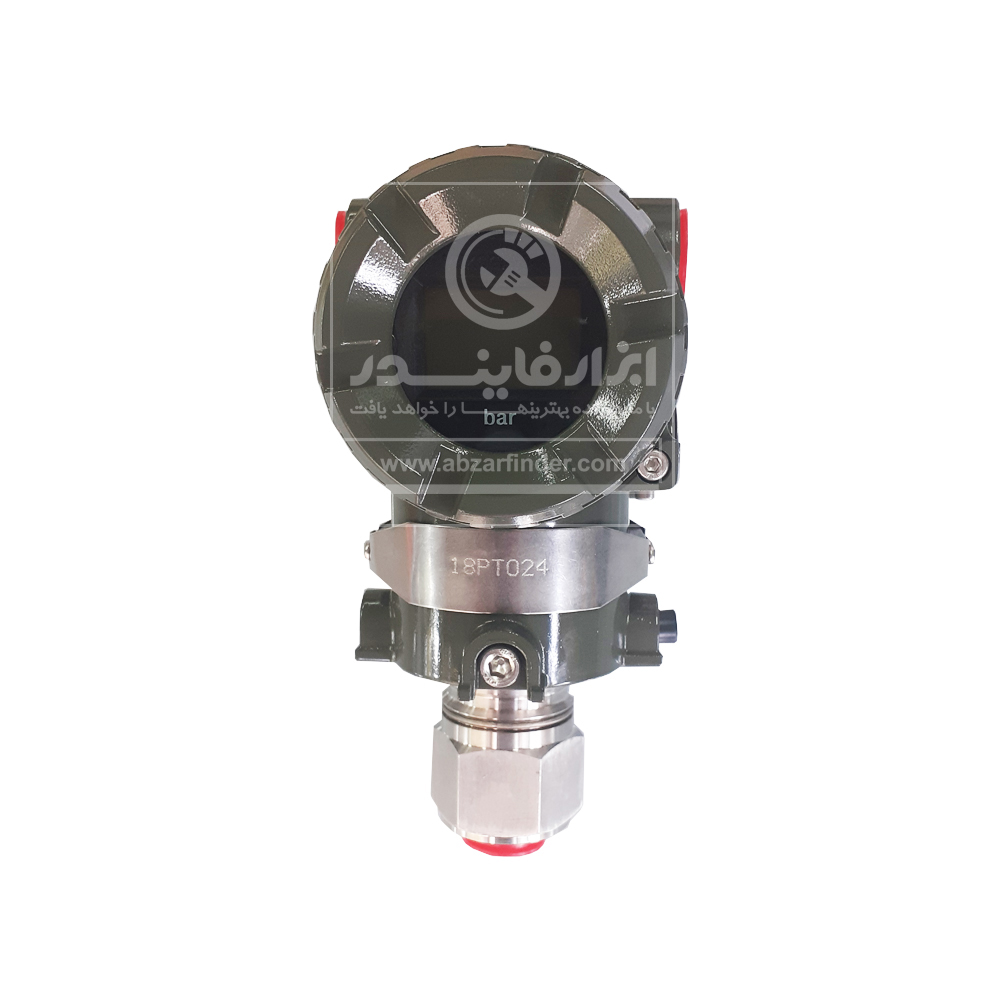

ترانسمیتر فشار یوکوگاوا ( yokogawa ) مدل EJA530A (yokogawa EJA530A Pressure Transmitter) جهت اندازه گیری فشار مایع , گاز و یا فشار بخار و همچنین جهت اندازه گیری سطح سیالات در مخازن استفاده میشود این ترانسمیتر ها ( فرستنده ) دارای سنسور های ( ماژول ) مختلف با رنج های متفاوت میباشند و با توجه به تنظیمات انجام شده دارای خروجی 20 - 4 میلی آمپر می باشند.
ترانسمیتر فشارمطلق و فشار سنج EJA530A را می‌توان برای اندازه‌گیری فشار گاز یا بخار مورد استفاده قرار داد . مجموعه EJA با BRAIN ، HART ، FOUNDATIONTM fieldbus یا پروتکل‌های ارتباطی PROFIBUS در دسترس است .این مجموعه از یک حسگر رزونانس سیلیکونی تشکیل‌شده ماده‌ای کامل که هیچ کاربردی در فشار یا تغییرات دما ندارد , استفاده میکند . این حسگر فشار, تغییر دما و فشار استاتیکی را به حداقل می‌رساند و در نتیجه پایداری طولانی‌مدت بی‌سابقه‌ای را ارائه می‌دهد .این یک سیستم ارتباطی دو طرفه دیجیتال است . این یک فن‌آوری انقلابی برای پیکربندی سیستم‌های کنترل ابزار دقیق و یک جایگزین امیدوار کننده استاندارد برای پیاده‌سازی ارتباطات آنالوگ موجود در اکثر ابزارهای زمینه است . همانند نرم‌افزار , سری‌های زمانی شامل دو بلوک تابع ai هستند که فشار متفاوت و استاتیک را برای پیکربندی انعطاف‌پذیر ابزار دقیق محاسبه می‌کنند .
مزایای ترانسمیتر فشار یوکوگاوا :
- کیفیت ساخت بالا و دقیق بخش‌های مختلف به منظور سازگاری با شرایط مختلف صنعتی
- تنوع بالا در مواد به کار رفته برای ساخت بدنه ترانسمیتر به منظور کاربرد آنها در شرایط مختلف
- تنوع بالا از لحاظ اندازه گیری محدوده فشار به منظور پوشش دادن نیاز صنعت و مشتریان
- دقت و صحت بالا در اندازه گیری فشار در محیط های مختلف
- امکان استفاده از دستگاه برای اندازه گیری فشار و فشار تفاضلی و همچنین اندازه گیری فاکتور هایی مانند تغییر سطح
- استفاده از مواد پیزوالکتریک در ساخت ترانسمیتر به منظور بالا بردن مقاومت آنها در میدان تابشی و الکترومغناطیسی
- توانایی تحمل بالای محیط های مختلف و حتی امکان استفاده از آنها به صورت غرق شده
ویژگی های محصول :
- خروجی : 4 تا 20 میلی آمپر
- ولتاژ : 10.5 تا 30 VDC
- حداکثر فشار : 20 بار
- حداکثر اختلاف‌فشار : 580 psi
- دمای محیط : 40- تا 120 درجه سانتی گراد
- درجه حفاظت : IP67, NEMA 4X و JIS C0920 immersion proof
- ساخت : ژاپن
