پوزیشنرهای الکتروپنوماتیکی عملکردی مانند پوزیشنرهای پنوماتیک دارند با این تفاوت که قابلیت دریافت سیگنال‌های الکتریکی را دارند. آن ها سیگنال‌های الکتریکی را از کنترل کننده در قالب یک جریان الکتریکی ۴ الی ۲۰ میلی آمپر دریافت می‌کنند و سیگنال فرمان را به صورت یک سیگنال پنوماتیک از جنس هوای فشرده به کمک منبع تغذیه هوا به اکچویتور می‌فرستند.
در واقع پوزیشنر الکتروپنوماتیک به پوزیشنرهای ” آی تو پی” (I/P) معروف هستند که نقش یک مترجم بین کنترل‌کننده و محرک را بازی می‌کنند.
همانطور که گفته شد سیگنال‌های الکتریکی دریافتی از کنترل‌کننده به پوزیشنر، در نهایت به سیگنال پنوماتیک تبدیل می‌شود. در پوزیشنرها یک واحد تحت عنوان مبدل I/P (آی تو پی) این وظیفه را انجام می‌دهد. همچنین جهت اینکه فشار هوای ایجاد شده توسط I/P بتواند باعث حرکت محرک شود، سیگنال تولیدی از I/P را به واحد تقویت کننده فشار می‌فرستیم تا سیگنال آماده ارسال به محرک شود.

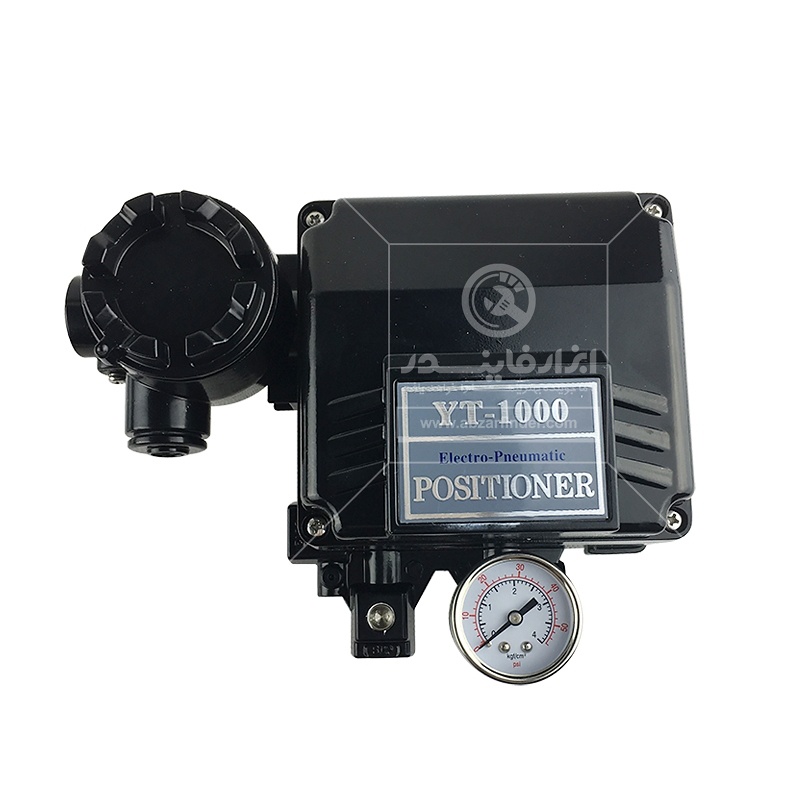

پوزیشنر الکترو پنوماتیک YTC مدل YT-1000L مناسب نصب بر روی محرک های خطی میباشد.سیگنال ورودی برای فرمان دادن به این پوزیشنر،سیگنال آنالوگ 4 تا 20 میلی آمپر است.این پوزیشنر با دریافت سیگنال 4 تا 20 میلی آمپر،خروجی هوای متناسب با آن را با فشار مناسب ساخته و از این طریق یک شیر کنترلی را کنترل میکند.
ویژگی های محصول:
- پوزیشنر برند YTC مدل YT1000LSM235SO
- سیگنال ورودی : 20 ~ 4 میلی آمپر
- امپدانس : 250±15 اهم
- فشار هوا مورد نیاز : 7 ~ 1.4 بار
- رنج دمایی : (20- تا 60 درجه سانتی گراد)
- جنس بدنه آلومینیوم
- درجه حفاظت : EXIALLBT6
- اتصال هوا : PT(NPT, G)1/4
- اتصال گیج : PT(NPT)1/8
- لوله : G(PF, NPT)1/2, M20
- قابلیت تکرار : ±0.5% F.S.
- حساسیت : ±0.2% F.S
- وزن :1.7 کیلو گرم
- ساخت کره
