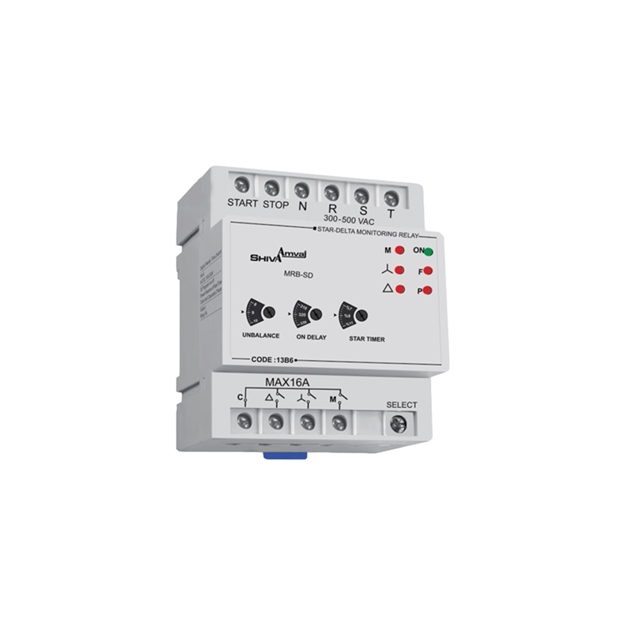

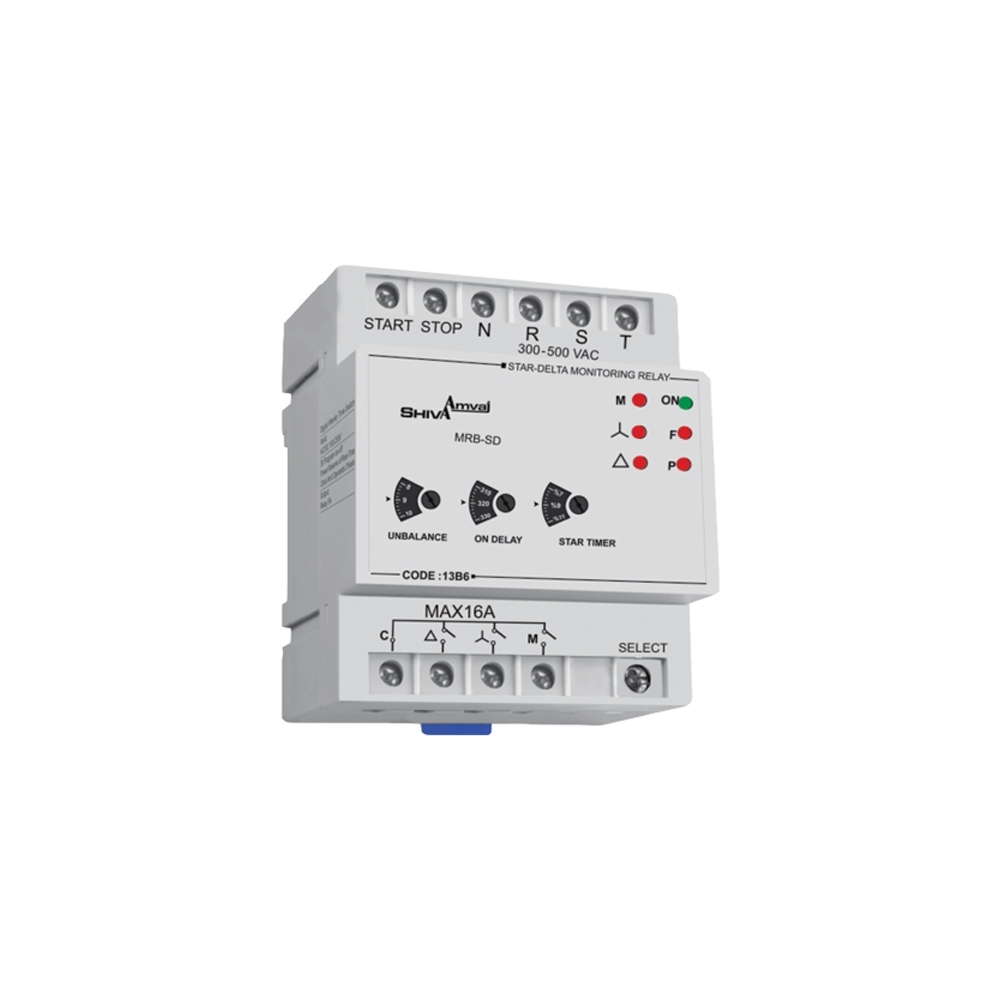

کنترل فاز ستاره مثلث شیوا امواج (مدل MRB-SD)
Shiva Amvaj MRB-SD Phase Star Phase Controlr

کنترل فاز ستاره مثلث شیوا امواج،مناسب برای راه اندازی موتورهای رتورقفسی با تبدیل ستاره به مثلث همراه با حفاظت کامل در برابر نوسانات برق شبکه می باشد.
تولید کننده: شیوا امواج(SHIVA-AMVAJ)
فروشنده: آذر
ابزارلند
موجود در انبار
گارانتی اصالت و سلامت فیزیکی کالا
قیمت
655,000 تومان
602,500 تومان
increase decrease

کنترل فاز چیست
همانطور که میدانید به منظور حفاظت از مصرف کننده در برابر اختلالات شبکه از یک سری تجهیزات حفاظتی استفاده می شود. کنترل فاز یکی از پرکاربرد ترین تجهیزات حفاظتی در برابر اختلالات ولتاژ می باشد. در واقع در صورت بروز اختلالاتی از قبیل ولتاژ بالاتر از حد مجاز، ولتاژ پایین تر از حد مجاز، قطع یکی از فازها، جابجایی فازها و عدم تقارن فازها، کنترل فاز عمل کرده و مدار را قطع می کند.

کنترل فاز ستاره مثلث شیوا امواج (Shiva Amvaj MRB-SD Phase star phase control) از دستگاه های کنترل کننده ای هستند که دستگاه ها را در برابر خطرات احتمالی افزایش و کاهش ولتاژ، عدم توالی و تقارت فازها و قطع هر یک از فازها محافظت می کند تا دستگاه آسیبی نبیند و قطعات آن دچار سوختگی و یا نیم سوز شدن نشود.کنترل فاز شیوا امواج دارای سه پیچ تنظیم می باشد که Unbalance برای تنظیم عدم تقارن (%25-2)، On Delay برای تاخیر در وصل (30-2 ثانیه) و start timer برای زمان وصل رله ستاره (30-2 ثانیه) است. همچنین این کنترل کننده دارای 6 نمایشگر است که با نمادها و رنگ ها مختلف طراحی شده اند. این کنترل فاز زمانی برابر با 50 میلی ثانیه را صرف قطع رله ستاره و وصل رله مثلث می کند و تاخیر زمان قطع 3 ثانیه می باشد.
از ویژگی های ظاهری این دستگاه می توان به وزن 350 گرمی، ابعاد 60*86*72 میلی متری و همچنین سه فاز بودن، اشاره کرد. خروجی این کالا دارای سه عدد رله 16 آمپر نیز می باشد و در زمان قطع دارای 3 ثانیه تاخیر است. این کالا با درجه حفاظت IP30 تولید و به بازار عرضه شده است.

ویژگی های محصول :

  • ولتاژ تغذیه : ۱۸۰ الی ۲۵۰ ولت
  • ولتاژ ورودی : ۳۰۰ الی ۵۰۰ ولت
  • قطع خروجی در ولتاژ کمتر از ۳۰۰ولت و بیش از ۴۴۰ولت
  • تاخیر زمان قطع : ۳ ثانیه
  • زمان بین قطع رله ستاره و وصل رله مثلث : ۵۰ میلی ثانیه
  • کارایی در : دمای منفی۲۰ الی ۶۵ درجه و رطوبت حداکثر ۷۰%
  • خروجی : ۳ عدد رله ۱۶ آمپر
  • ابعاد برش تابلو : ۵۱*۷۶ میلی متر
  • حفاظت در برابر
         • افزایش و کاهش ولتاژ
         • عدم توالی و عدم تقارن فازها
         • قطع هر کدام از فازها
  • ۶ عدد نشانگر برای اعلام
         • ON:
              • چشمک زن آرام:قطع برق STOP
              • چشمک زن سریع: تأخیر در وصل
              • دائم روشن: عدم توالی فاز
         • F:
              • چشمک زن آرام: افزایش ولتاژ
              • چشمک زن سریع: عدم تقارن فازها
              • دائم روشن: کاهش ولتاژ
         • P:
              • چشمک زن: قطع فاز
              • دائم روشن: عدم توالی فاز
         • M: وصل رله M
         • : وصل رله
         • : وصل رله
  • ۳ پیچ تنظیم
         • Unbalance: تنظیم عدم تقارن (7-25%)
         • On Delay: تأخیر در وصل (2-30Sec)
         • Star Timer: زمان وصل رله ستاره (2-30Sec)
  •  قابلیت کنترل با شاسی START و STOP یا کنترل به وسیله PLC به صورت وصل دائم
  • عدم تغییر پارامترها در اثر ضربات کنتاکتور تابلو



کنترل فاز چیست
همانطور که میدانید به منظور حفاظت از مصرف کننده در برابر اختلالات شبکه از یک سری تجهیزات حفاظتی استفاده می شود. کنترل فاز یکی از پرکاربرد ترین تجهیزات حفاظتی در برابر اختلالات ولتاژ می باشد. در واقع در صورت بروز اختلالاتی از قبیل ولتاژ بالاتر از حد مجاز، ولتاژ پایین تر از حد مجاز، قطع یکی از فازها، جابجایی فازها و عدم تقارن فازها، کنترل فاز عمل کرده و مدار را قطع می کند.

کنترل فاز ستاره مثلث شیوا امواج (Shiva Amvaj MRB-SD Phase star phase control) از دستگاه های کنترل کننده ای هستند که دستگاه ها را در برابر خطرات احتمالی افزایش و کاهش ولتاژ، عدم توالی و تقارت فازها و قطع هر یک از فازها محافظت می کند تا دستگاه آسیبی نبیند و قطعات آن دچار سوختگی و یا نیم سوز شدن نشود.کنترل فاز شیوا امواج دارای سه پیچ تنظیم می باشد که Unbalance برای تنظیم عدم تقارن (%25-2)، On Delay برای تاخیر در وصل (30-2 ثانیه) و start timer برای زمان وصل رله ستاره (30-2 ثانیه) است. همچنین این کنترل کننده دارای 6 نمایشگر است که با نمادها و رنگ ها مختلف طراحی شده اند. این کنترل فاز زمانی برابر با 50 میلی ثانیه را صرف قطع رله ستاره و وصل رله مثلث می کند و تاخیر زمان قطع 3 ثانیه می باشد.
از ویژگی های ظاهری این دستگاه می توان به وزن 350 گرمی، ابعاد 60*86*72 میلی متری و همچنین سه فاز بودن، اشاره کرد. خروجی این کالا دارای سه عدد رله 16 آمپر نیز می باشد و در زمان قطع دارای 3 ثانیه تاخیر است. این کالا با درجه حفاظت IP30 تولید و به بازار عرضه شده است.

ویژگی های محصول :

  • ولتاژ تغذیه : ۱۸۰ الی ۲۵۰ ولت
  • ولتاژ ورودی : ۳۰۰ الی ۵۰۰ ولت
  • قطع خروجی در ولتاژ کمتر از ۳۰۰ولت و بیش از ۴۴۰ولت
  • تاخیر زمان قطع : ۳ ثانیه
  • زمان بین قطع رله ستاره و وصل رله مثلث : ۵۰ میلی ثانیه
  • کارایی در : دمای منفی۲۰ الی ۶۵ درجه و رطوبت حداکثر ۷۰%
  • خروجی : ۳ عدد رله ۱۶ آمپر
  • ابعاد برش تابلو : ۵۱*۷۶ میلی متر
  • حفاظت در برابر
         • افزایش و کاهش ولتاژ
         • عدم توالی و عدم تقارن فازها
         • قطع هر کدام از فازها
  • ۶ عدد نشانگر برای اعلام
         • ON:
              • چشمک زن آرام:قطع برق STOP
              • چشمک زن سریع: تأخیر در وصل
              • دائم روشن: عدم توالی فاز
         • F:
              • چشمک زن آرام: افزایش ولتاژ
              • چشمک زن سریع: عدم تقارن فازها
              • دائم روشن: کاهش ولتاژ
         • P:
              • چشمک زن: قطع فاز
              • دائم روشن: عدم توالی فاز
         • M: وصل رله M
         • : وصل رله
         • : وصل رله
  • ۳ پیچ تنظیم
         • Unbalance: تنظیم عدم تقارن (7-25%)
         • On Delay: تأخیر در وصل (2-30Sec)
         • Star Timer: زمان وصل رله ستاره (2-30Sec)
  •  قابلیت کنترل با شاسی START و STOP یا کنترل به وسیله PLC به صورت وصل دائم
  • عدم تغییر پارامترها در اثر ضربات کنتاکتور تابلو



مشخصات محصول
عنوان لاتین Shiva Amvaj MRB-SD Phase Star Phase Controlr
دسته بندی کنترل فاز
مدل MRB-SD
ولتاژ 180-250 ,ولت
بازه دما 65+~20- درجه سانتی گراد
خروجی 3 عدد رله 16 آمپر
تاخیر زمان قطع 3 ثانیه
کشور سازنده ایران
