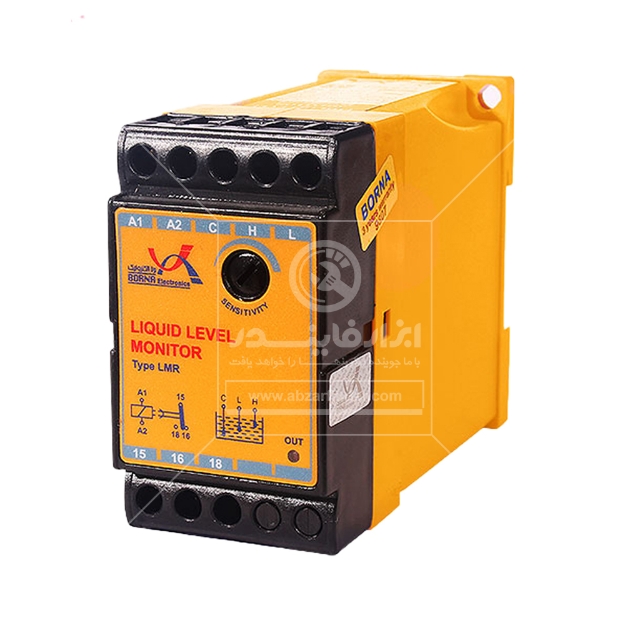

کنترل سطح مایعات LMR برنا الکتریک
فلوتر کنترل سطح مایعات برنا الکترونیک مدل (BORNA ELECTRONICS LMR Liquide Level Monitor) برای کنترل سطح مایعاتی که هادی برق می‌باشند بکار می‌رود، مایعاتی از قبیل آب، فاضلاب محلول‌های قلیایی یا اسیدی و یا هر مایعی که در آن آب وجود داشته باشد.
اساس کار این دستگاه بر اندازه گیری مقاومت الکتریکی می‌باشد که در صورت وجود یا عدم وجود مایع هادی بین الکترودهای متصل به دستگاه، مقاومت مسیر تغییر کرده و دستگاه عمل می‌کند.
نحوه عملکرد فلوتر برنا الکترونیک به این شکل می باشد که دستگاه بودن یا نبودن مایع هادی بین الکترودهای متصل به دستگاه را بررسی می کند و با وجود یا عدم وجود این مایع و تغییر مقاومت مسیر، دستگاه عمل می نماید. وظیفه دستگاه فلوتر یا کنترل سطح مایعات برنا، حفظ پمپ آب در برابر کار کردن خشک، جلوگیری از سرریز شدن مخازن، پر کردن اتومات مخازن و تشخیص قابلیت هدایت مایعات می باشد.
مشخصات فلوتر برنا الکترونیک مدل LMR :
- کنترل پمپ‌ها
- حفاظت پمپ‌های شناور در برابر کار کردن خشک (بدون آب)
- جلوگیری از سرریزشدن مخازن
- پرکردن و خالی کردن اتوماتیک مخازن
- تشخیص قابلیت هدایت مایعات
اصول کار کنترل سطح مایعات (فلوتر) برنا الکترونیک مدل LMR :
این دستگاه برای کنترل سطح مایعاتی که هادی برق می‌باشند بکار می‌رود، مایعاتی از قبیل آب، فاضلاب محلول‌های قلیایی یا اسیدی و یا هر مایعی که در آن آب وجود داشته باشد.
اساس کار این دستگاه بر اندازه گیری مقاومت الکتریکی می‌باشد که در صورت وجود یا عدم وجود مایع هادی بین الکترودهای متصل به دستگاه، مقاومت مسیر تغییر کرده و دستگاه عمل می‌کند.
طریقه نصب کنترل سطح مایعات (فلوتر) برنا الکترونیک مدل LMR :
دستگاه فلوتر الکترونیکی معمولا به دو صورت زیر نصب می‌شود:
۱.۱. کنترل سطح آب مخازن
به این منظور حداقل دو الکترود مورد نیاز است که یکی برای سنجش پایین‌ترین سطح (الکترود متصل به ترمینال L)، و دیگری برای سنجش بالاترین سطح مطلوب (الکترود متصل به ترمینال H) مورد استفاده قرار می‌گیرد. در صوررتی‌که بدنه مخزن هادی باشد، کافی است که ترمینال مشترک (C) به بدنه مخزن متصل شود و در غیر این صورت (در مخازن پلاستیکی و غیر هادی) الکترود سوم نیز مورد نیاز است که در کف مخزن قرار می‌گیرد (این الکترود به ترمینال C وصل می‌شود). بنابراین در صورتیکه مخزن خالی باشد، دستگاه به پمپ فرمان روشن شدن می‌دهد تا آب وارد مخزن شود. با رسیدن سطح آب به الکترود H، دستگاه فرمان قطع می‌دهد و پمپ خاموش می‌شود. پس از مصرف آب، با رسیدن سطح آب به زیر الکترود L، مجدداً پمپ روشن می‌گردد. در این حالت ترمینال‌های ۱۵ و ۱۸ کنتاکت رله مشابه شستی استوپ با بوبین کنتاکتور قدرت سری می‌شوند.
۲.۲. حفاظت پمپ در برابر کار کردن خشک
به این منظور نیز اغلب نیاز به دو الکترود می‌باشد. مشابه حالت قبل، الکترود متصل به ترمینال H در بالاترین سطح آب مورد قبول و الکترود متصل به ترمینال L در پایین‌ترین سطح آب مجاز قرار می‌گیرند و اتصال مشترک متصل به ترمینال C نیز به لوله آب چاه و یا بدنه مخزن متصل می‌شود. در این حالت ترمینال‌های ۱۵ و ۱۶ کنتاکت رله، مشابه شستی استوپ با بوبین کنتاکتور قدرت سری می‌شوند. به این ترتیب وقتی آب به الکترود H رسیده باشد دستگاه به پمپ فرمان روشن شدن می‌دهد، و وقتی سطح آب از الکترود L پایین‌تر رفت دستگاه فرمان قطع می‌دهد و پمپ خاموش می‌شود.
در هر حال ترمینال‌های A1 و A2 به فاز و نول وصل می‌شوند که با وصل شدن تغذیه دستگاه، کار سنجش و کنترل آغاز می‌شود.
وقتی دستگاه خاموش باشد و یا رله قطع باشد، ترمینال ۱۵ به ۱۶ ارتباط دارد و به هنگام روشن بودن دستگاه و وصل کردن رله (در این حالت سیگنال OUT روشن می‌شود)، ترمینال ۱۵ به ۱۸ مرتبط می‌شود. توصیه می‌شود طول سیم متصل به الکترودها، به اندازه‌ای باشد که در مخازن، الکترود L در حدود ۴۰ سانتی‌متری کف و الکترود H در حدود ۴۰ سانتی‌متری زیر سقف مخزن واقع شود، و در چاه آب الکترود L در حدود یک‌متری بالای پمپ و الکترود H در چهار متری بالای پمپ واقع شوند.
برای خرید کنترل سطح مایعات (فلوتر) برنا الکترونیک مدل (BORNA ELECTRONICS LMR Liquide Level Monitor) از طریق سایت ابزارفایندر اقدام نموده و همچنین برای استعلام قیمت کنترل سطح مایعات (فلوتر) برنا الکترونیک مدل (BORNA ELECTRONICS LMR Liquide Level Monitor) می‌توانید با شماره های موجود در سایت تماس حاصل فرمایید.
ویژگی های محصول
- ولتاژ : 220 ولت متناوب
- فرکانس : 50 هرتز + 5 هرتز
- بازه دما : 20- تا 50+ درجه سانتیگراد
- رطوبت مجاز : 15% تا 85%
- تلفات داخلی : ۳ وات
- حساسـیت : ۱ تا ۱۰ کیلو اهم، قابل تنظیم توســط دسته Sensitivity
- طول مجاز کابل الکترود : ۳۰۰ متر
- IP20 مطابق با استاندارد 60529 IEC
- حداکثــر ولتــاژ الکترود : 20 ولــت متنــاوب، ایزولــه
- رله خروجی : 1 کانتکت C/O
- جریان کانتک : 6 آمپر 220 ولت متناوب و 6 آمپر 28 ولت مستقیم
